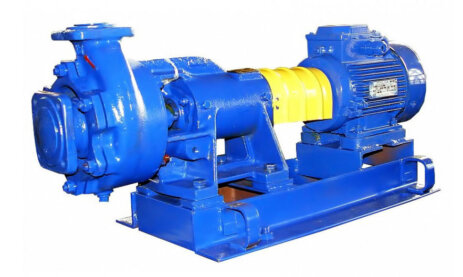

Центробежные консольные насосы Ливгидромаш К , 1К

Центробежные консольные насосы К , 1К

Центробежные консольные насосы К , 1К предназначены для водоснабжения водного хозяйства и ЖКХ, нефтегазовой отрасли, теплоэнергетики, атомной энергетики и т.п.

Описание насоса

Консольные насосы К , 1К производства АО «ГМС Ливгидромаш» предназначены для перекачивания чистой, холодной и горячей воды.

Область применения консольных насосов К, 1К:

● для водного хозяйства и ЖКХ (водозабор, водоснабжение),

● в нефтегазовой отрасли (водоснабжение),

● для теплоэнергетики (водоснабжение),

● в атомной энергетики,

● для металлургии и горнодобывающей промышленности.

Назначение К, 1К

Насосы центробежные консольные типа 1К и агрегаты электронасосные на их основе предназначены для перекачивания технической воды (кроме морской). А также других жидкостей сходных с водой по плотности, вязкости, химической активности с рН=6…9, с содержанием твердых включений не более 1% по массе, размером не более 0,2 мм и температурой перекачиваемой жидкости от 263 до 378К (от -10 до +105°С), по некоторым типоразмерам – от 263 до 378К (от -10 до +85°С). Насосы (агрегаты) 1К относятся к изделиям общего назначения вид 1 (восстанавливаемые) ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 и Т2 по ГОСТ 15150-69 . Насосы с торцовым уплотнением вала, комплектуются взрывозащищенными двигателями, предназначаются для установки во взрывоопасных и пожароопасных помещениях. Классы взрывоопасных зон 1,2 ГОСТ Р51330.9-99.

Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79. Общие требования безопасности насоса и агрегата соответствуют ГОСТ Р 52743-2007.

Конструкция К, 1К

Насосы типа К, 1К – центробежные, горизонтальные, консольные, с сальниковым или торцовым уплотнением вала. Корпус насоса представляет чугунную отливку, в которой выполненяются входной и выходной патрубки, спирально-кольцевой отвод и опорные лапы. Входной патрубок распологается по оси вращения. Выходной патрубок направляется вертикально вверх и распологается в одной плоскости с осью вращения.

Рабочее колесо – центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Рабочее колесо разгружается от действия осевой силы на насосах с условным диаметром рабочего колеса 200-315 мм отверстиями, которые выполняются на основном диске колеса. На насосах с условным диаметром рабочего колеса 160 мм – импеллером, выполненным на основном диске колеса.

Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне. Направление вращения ротора – по часовой стрелке, если смотреть со стороны привода. Присоединительные размеры фланцев – по ГОСТ12815-80, тип 1.

Применение К, 1К

● для перекачивания чистой (холодной/горячей) воды в системах водоснабжения структур ЖКХ , муниципальных водоканалов

● для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов

● в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли

● для обеспечения водой садоводческих и дачных посёлков

● в системах пожаротушения жилых и гражданских объектов

● на объектах теплоэнергетики – ТЭС, АЭС, для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды

Особенности/преимущества К, 1К

● корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов. Исключения составляют насосов 1К8/18, 1К20/30, К45/30, К160/30, К290/30;

● различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;

● применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса;

● использование одинарных торцовых уплотнений расширяет область применения насосов и позволяет использовать их во взрывоопасных и пожароопасных помещениях

Марки	Подача (номин.), м³/ч	Напор, м	Мощн. потребл. насосом (макс.), кВт	Частота вращения, об/мин	Частота вращения, c˜¹	Давление на входе в насос, кгс/см², не более	КПД насоса, %	Напряж. сети, В	Частота тока, Гц	Вид тока
К 8/18	8	18	1.2	2900	48	2.5	53	220/380	50	переменный
К 20/30	20	30	3.5	2900	48	2.5	64	220/380	50	переменный
К 45/30	45	32	6.5	2900	48	2.5	72	220/380	50	переменный
К 160/30	160	30	20	1450	24.2	2.5	75	220/380	50	переменный
К 290/30	290	30	35.1	1450	24.2	2.5	82	220/380	50	переменный
1К 50-32-125	12.5	20	1.6	2900	48	3.5	58	220/380	50	переменный
1К 65-50-160	25	32	4.3	2900	48	3.5	62	220/380	50	переменный
1К 80-50-200	50	50	15	2900	48	3.5	65	220/380	50	переменный
1К 80-65-160	50	32	7	2900	48	6	72	220/380	50	переменный
1К 100-65-200	100	50	24.5	2900	48	6	70	220/380	50	переменный
1К 100-65-250	100	80	40	2900	48	3.5	67	220/380	50	переменный
1К 100-80-160	100	32	12.8	2900	48	6	79	220/380	50	переменный
1К 150-125-315	200	32	30	1450	24	3.5	76	220/380	50	переменный

Условное обозначение К, 1К

Например 1К80-50-200а-с У3.1 ТУ3631-096-05747979-97, где :

● 1 – индекс модернизации насоса;

● К – консольный насос;

● 80 – диаметр входного патрубка, мм;

● 50 – диаметр выходного патрубка, мм;

● 200 –диаметр рабочего колеса (условный), мм;

● а – индекс обточки рабочего колеса: а,б,в – уменьшенный диаметр рабочего колеса, л, м – увеличенный диаметр рабочего колеса

● с – тип уплотнения: с – сальниковое уплотнение, т- торцовое уплотнение

● У3.1 – климатическое исполнение и категория размещения.

или, например, К45/30 У3.1 ТУ3631-226-05747979-2003, где:

● К – консольный

● 45 – подача, м³/ч

● 30 – напор, м

● У3.1 – климатическое исполнение
