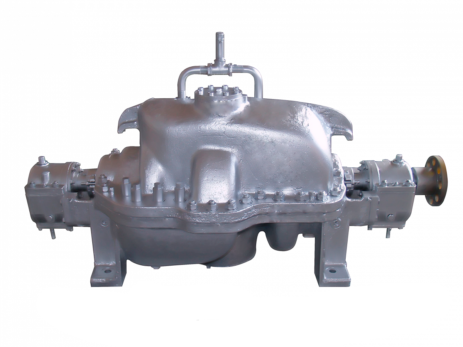

Насосы КсД
Насосы КсД применяются для питание паровых котлов в котельных, перекачивание конденсата, тепловая энергетика.
Описание насоса
Насосы Кс конденсатные многоступенчатые (секционные) производства АО «ГМС Ливгидромаш» (Россия) предназначены для перекачивания воды (чистая, горячая, питательная), конденсата. Область применения конденсатных насосов КсД: питание паровых котлов в котельных, перекачивание конденсата, тепловая энергетика.
Назначение насосов КсД
Предназначены для перекачивания основного конденсата турбин, конденсата греющего пара сетевых подогревателей и конденсата пароводяных подогревателей тепловых электростанций, работающих на органическом топливе, а также для перекачивания жидкостей, сходных с конденсатом по вязкости и химической активности.
Конструкция КсД
Агрегат электронасосный состоит из насоса и электродвигателя, смонтированных на общей раме соединенных между собой втулочно-пальцевой муфтой. Муфта закрыта защитным кожухом-ограждением. Крепление агрегата к фундаменту и трубопроводов к насосу — жесткое.
Насос типа КсД — центробежный, горизонтальный, трёхступенчатый с полуспиральным подводом, спиральным отводом. Рабочее колесо первой ступени двухстороннего входа, второй и третьей — одностороннего входа.
Корпус насоса литой, чугунный с горизонтальным разъемом. Патрубки расположены в нижней части корпуса и направлены: входной вертикально вниз, напорный — горизонтально, перпендикулярно к продольной оси насоса.
Уплотнение вала насоса — сальникового типа. Допускается применение уплотнений торцевого типа. В качестве опор ротора насоса применяются подшипники качения с кольцевой смазкой. Направление вращения ротора насоса — против часовой стрелки, если смотреть со стороны привода.
Соединительная муфта — упругая втулочно-пальцевая. Приводом насоса являются электродвигатели общепромышленного назначения.
Применение КсД
● Для перекачки конденсата и горячей воды в пароводяных сетях электростанций
● Для перекачки конденсата на предприятиях теплоэнергетики
● Для перекачки конденсата и горячей воды в котельных промышленных предприятий
Особенности/преимущества КсД
● Низкое значение допустимого кавитационного запаса
Условное обозначение КсД
Например: КсД 230-115а-2
● КсД — наименование серии насоса;
● 230 — подача, м3/ч;
● 115 — напор, м;
● а — обозначение обточки рабочего колеса;
● 2 — порядковый номер модернизации.
Условное обозначение агрегата с насосом КсД 230-115а-2: Агрегат электронасосный АКсД 230-115а-2, где А — отличительный индекс агрегата.
Технические характеристики насосов КсД:
Марки | Подача (номин.), м³/ч | Напор, м | Мощность двигателя, кВт | Частота вращения, об/мин |
| КсД 125-125 | 125 | 125 | 90 | 1500 |
| КсД 125-140 | 125 | 140 | 110 | 1500 |
| КсД 140-140 | 140 | 140 | 110 | 1500 |
| КсД 230-115-2 | 230 | 115 | 160 | 1000 |
| КсД 230-115а-2 | 210 | 95 | 160 | 1000 |
