Насосы погружные для промышленного применения Waterstry серии SWQ

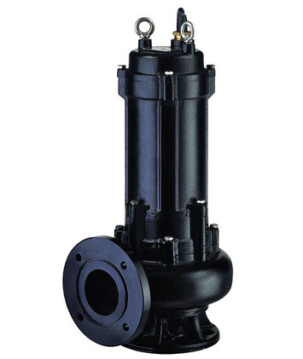

Насосы погружные для промышленного применения SWQ
Область применения:
• Использование в промышленности, коммунальном и сельском хозяйстве, горном деле, строительстве, при защите окружающей среды.
• Перекачка суспензий, растворов, ежедневных бытовых санитарных стоков и канализационных вод, содержащих волокна, бумагу, фекалии, грязь, глину, песок и другие твёрдые частицы.
• Дренажный водоотвод из котлованов и заболоченных участков, ливневой канализации
• Водоснабжение и орошение из емкостей, бассейнов и открытых водоемов, и рек.
• Отвод промышленных стоков заводов, городских и поселковых очистных сооружений, и канализационных станций.

Технические характеристики:
• Напряжение электропитания: 3х400 В, 50 Гц.
• Класс изоляции: B.
• Класс защиты: IP68.
• Режим работы: продолжительный при полном погружении в воду.

Операционные ограничения:
• Уровень pH: 4-10.
• Максимальная температура жидкости: 40 °С.
• Максимальная температура окружающей среды: 40 °С.
• Максимальная глубина погружения: 5 м.
• Плотность перекачиваемой жидкости: не более 1200 кг/м3
Описание
Вертикальный центробежный погружной насос для неочищенных канализационных и дренажных стоков с радиальным выходным патрубком и фланцевым присоединением по стандарту DIN.

Конструкция насоса:
Насос имеет моноблочное исполнение с верхним расположением герметичного электродвигателя.
Оснащён закрытым двухканальным рабочим колесом из чугуна с оптимизированными гидравлическими характеристиками, улучшенной балансировкой и увеличенным свободным проходом для взвешенных твёрдых частиц размером до 50мм.
Данная конструкция колеса создаёт минимальные завихрения в рабочей камере насоса, мало подвержена засорению и имеет высокий напор и гидравлический КПД.
Вал с вылетом из нержавеющей стали сконструирован таким образом, чтобы он был как можно короче, для уменьшения прогиба и вибрации. Это продлевает срок службы механических уплотнений, подшипников и снижает уровень шума.
Вал закреплён на закрытых необслуживаемых подшипниках увеличенного типоразмера, что обеспечивает их повышенную долговечность и устойчивость к нагрузкам.
Электродвигатель насоса – асинхронный, трехфазный, с короткозамкнутым ротором и сухим статором. В обмотки статора интегрированы термоконтакты для защиты от перегрузки и перегрева электродвигателя. Защита внутренней полости электродвигателя со стороны гидравлики обеспечивается при помощи двойного механического торцевого уплотнения и масляной камеры, масло которой, помимо смазывающей функции служит также индикатором герметичности уплотнения и возможных перегрузок насоса.
Насосы SWQ оснащаются силовым кабелем в водостойкой оболочке длиной 6 м с герметичным кабельным вводом улучшенной конструкции.
Корпус насоса и кольцевое основание с отверстиями для всасывания выполнены из высокопрочного чугуна.
Фланец напорного патрубка по стандарту DIN позволяет использовать насос совместно с системами автоматических трубных муфт любого производителя, имеющими соединение, аналогичное напорному фланцу насоса, и способными выдержать его вес.
Два монтажных рым – болта в верхней крышке насоса предназначены для крепления цепей при монтаже.
Рекомендуется использовать соответствующие пульты управления погружными насосами или устройства комплексной защиты электродвигателя от аварий электрической сети при перегрузке по току, повышенном или пониженном напряжении, пропадании, перекосе, смене чередования фаз. Также необходимо предусмотреть защиту электронасоса по «сухому ходу» с использованием поплавковых выклю- чателей, электродов и т.п.

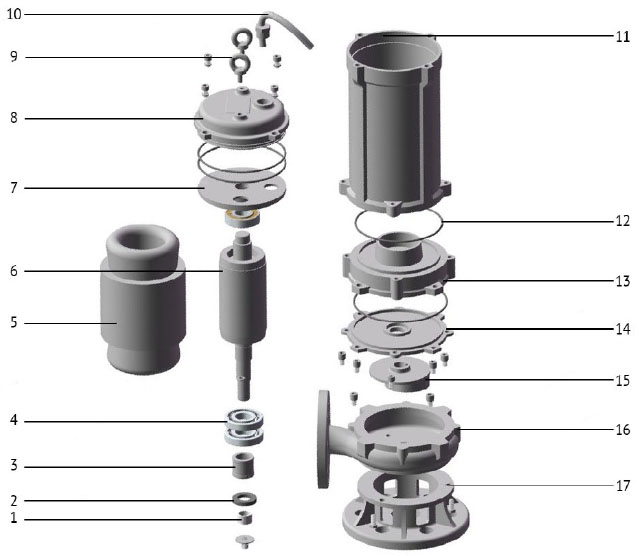

Спецификация материалов SWQ:
КомпонентМатериал
1ВтулкаКерамика
2Корпус насосаЧугун
3Механическое торцевое уплотнениеКерамика - Графит
4Подшипники
5Статор
Медь с защитным слоем лака + сталь
6РоторСталь с нержавеющим концом вала
7Крышка верхнего подшипника
8Крышка электродвигателя
9Рым-болтСталь оцинкованная
10Оболочка кабеляРезина NBR
11
Кожух статора
Чугун
12
Кольцевое уплотнение
EPDM
13
Корпус масляной камеры
Чугун
14
Крышка верхнего подшипника
Чугун
15
Рабочее колесо
Чугун
16
Корпус насоса
Чугун
17
Опорная база
Чугун

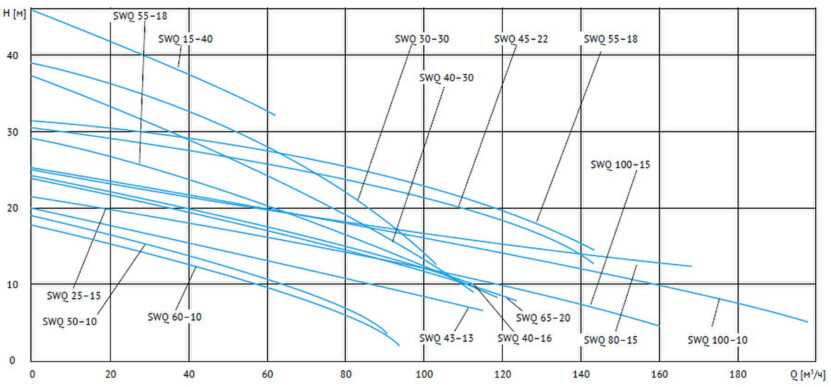

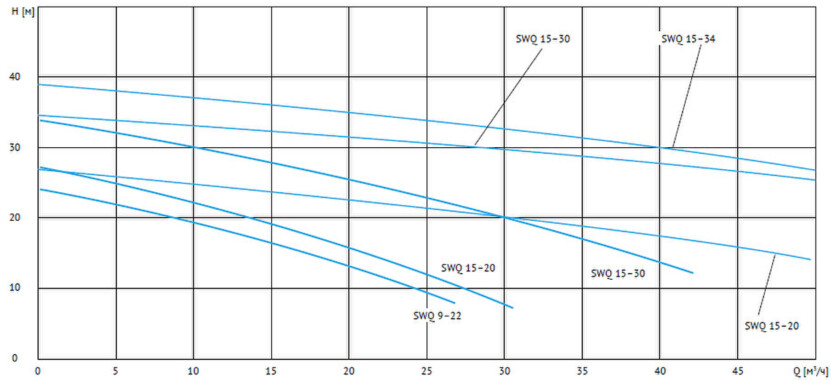

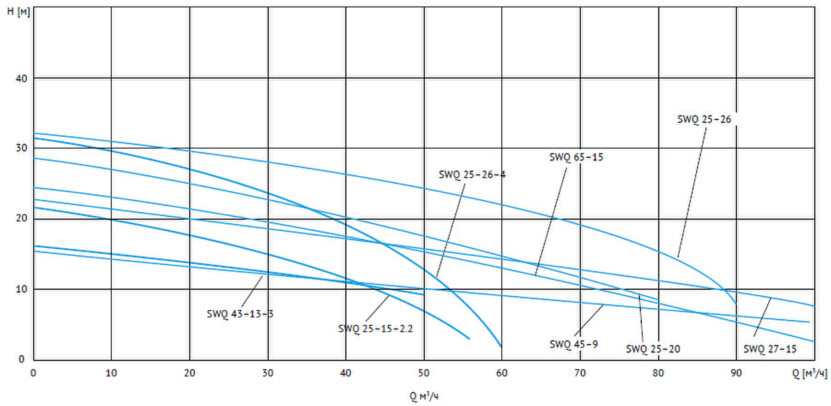

Напорно-расходные характеристики SWQ
Серия погружных насосов (при n = 2900 об/мин)
МодельМощность
Вход/ВыходНоминальный расходНоминальный напорМаксимальный размер твердых частицРазмеры упаковкиВес

кВт/л.с
м3/чмммсмкг
SWQ 9-22
2,2/3
2"
92225
650X240X280
47
SWQ 15-20
2,2/3
2"
152025
650X240X280
47
SWQ 25-15
2,2/3
2 1/2"
251535
670X240X280
48,5
SWQ 45-9
2,2/3
3"
45940
670X250X300
48
SWQ 27-15
2,2/3
3"
271535
670X240X280
48,5
SWQ 15-30
3/4
2"
153025
650X240X270
51
SWQ 25-20
3/4
2 1/2"
252030
650X240X270
47
SWQ 43-13
3/4
3"
431340
670X250X300
56
SWQ 50-10
3/4
3"
501040
670X250X300
51
SWQ 15-34
4/5,5
2"
153430
720X270X310
73,5
SWQ 25-26
4/5,5
2 1/2"
252630
720X270X310
73
SWQ 40-16
4/5,5
3"
401640
720X270X310
73
SWQ 60-10
4/5,5
4"
601040
740X270X310
75
SWQ 15-40
5,5/7,5
2"
154025
720X270X310
77
SWQ 30-30
5,5/7,5
2 1/2"
303030
720X270X310
77
SWQ 55-18
5,5/7,5
4"
551845
740X270X310
77
SWQ 65-15
5,5/7,5
4"
651545
740X270X310
77
SWQ 45-22
7,5/10
3"
452245
780X350X380
105
SWQ 65-20
7,5/10
4"
652045
780X350X380
105
SWQ 80-15
7,5/10
4"
801550
800X370X390
112
SWQ 100-10
7,5/10
6"
1001050
800X370X390
113
SWQ 30-36
7,5/10
2 1/2"
303630
780X310X380
105
SWQ 40-30
7,5/10
3"
403035
780X350X380
105
SWQ 100-15
7,5/10
6"
1001550
800X370X390
113
Монтаж SWQ
Насос монтируется вертикально на дно сточного колодца или резервуара при мобильной и стационарной установке, либо с использованием автоматической трубной муфты. Приходящая труба должна быть расположена таким образом, чтобы струя стоков не попадала непосредственно на насос. При невозможности другого расположения, насос должен быть защищён специальным защитным экраном.
При наличии горизонтального участка трубы с нулевым или отрицательным уклоном рекомендуется установка обратного клапана в разрыв трубопровода необходимого типа (шарового и т.п.) для исключения обратного стока откачиваемой жидкости. Монтаж клапана непосредственно на насос затруднит первоначальный запуск насоса и удаление воздуха при его попадании в гидравлику.
Для регулировки гидравлической характеристики насоса на напорную магистраль рекомендуется установить дроссельную задвижку с манометром.
Контроль уровня стоков и защита от «сухого хода» обеспечивается потребителем с использованием стандартных шкафов управления и контрольных датчиков.
