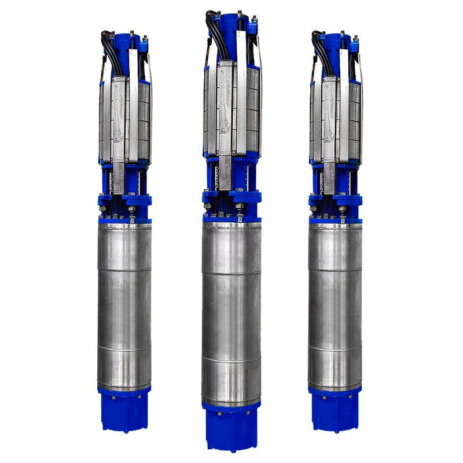

Скважинные насосы Ciris

Скважинные насосы Ciris

Cкважинные насосы Ciris применяются для подъема воды из артезианских скважин для городского, сельского и промышленного водоснабжения, ирригация, системы полива и орошения и др.

Описание насоса

Агрегаты электронасосные центробежные скважинные для воды Ciris производства АО «ГМС Ливгидромаш» (Россия) предназначены для подъема воды из артезианских скважин с целью осуществления водоснабжения, орошения и других подобных работ и соответствуют техническим условиям АМТ3.246.001ТУ. Все детали, контактирующие со скважинной жидкостью, выполнены из стали 12Х18Н10Т.

Область применения скважинных насосов Ciris:

● Городское и сельское водоснабжение

● Ирригация, системы полива и орошения

● Промышленное водоснабжение

● Горнорудная промышленность

● Системы повышения давления

● Понижение уровня грунтовых вод

Условия эксплуатации Ciris:

● Перекачиваемая среда: вода

● Температура вод: до 25 °С

● Общая минерализация (сух. остаток): до 1500 мг/л

● Содержание сульфатов: не более 500 мг/л

● Содержание хлоридов: не более 350 мг/л

● Содержание сероводорода: не более 1,5 мг/л

● Массовой долей твердых механических примесей: не более 0,01% (размером более 0,1 мм)

Расшифровка артикулов

CRS Тип электронасосного агрегата: Ciris

8 Внутренний диаметр обсадной трубы скважины в дюймах (1дюйм = 25,4 мм)

25 Номинальная подача, м3/ч

10 Количество ступеней насоса

22 Номинальная мощность электродвигателя, кВт

Агрегат CRS 6 представляет собой агрегат, состоящий из электрического двигателя, насоса и др. вспомогательных узлов.

Агрегат CRS 6 предназначен для подъема воды с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, температурой до 25°С, массовой долей твердых механических примесей – не более 0,01%, размером не более 0,1 мм с содержанием хлоридов – не более 350 мг/л, сульфатов – не более 500 мг/л, сероводорода – не более 1,5 мг/л.

В данной линейке агрегатов установлен сегментный подшипник для работы с частотным преобразователем в пределах 30-50 Гц.

Технические характеристики скважинных насосов Ciris

Агрегат	Ток, А	Мощность двигателя, кВт	Напор, м	Диаметр, мм	Длина, м	Вес, кг
CRS 6-4/6	5,5	3	70	145	1070	57
CRS 6-4/9	7	3	100	145	1200	64
CRS 6-4/11	8	4	130	145	1270	69
CRS 6-4/14	9	4	160	145	1395	74
CRS 6-4/16	11	4	190	145	1480	76
CRS 6-6,5/5	6,5	3	60	145	1075	62
CRS 6-6,5/8	8	3	85	145	1170	64
CRS 6-6,5/9	9	4	105	145	1230	66
CRS 6-6,5/11	10	4	125	145	1310	68
CRS 6-6,5/12	11	5,5	140	145	1410	74
CRS 6-6,5/14	12,5	5,5	160	145	1430	75
CRS 6-6,5/16	17	7,5	185	145	1590	85
CRS 6-6,5/19	17,5	7,5	225	145	1710	87
CRS 6-10/2*	-	3	20	145	-	-
CRS 6-10/3	6	3	30	145	970	55,5
CRS 6-10/4*	-	3	40	145	-	-
CRS 6-10/5	7	3	50	145	1050	58
CRS 6-10/6	7,5	3	65	145	1090	58
CRS 6-10/7	8,6	4	80	145	1150	64
CRS 6-10/8*	-	4	90	145	-	-
CRS 6-10/9	11,6	5,5	100	145	1245	66
CRS 6-10/10	12,6	5,5	110	145	1320	69
CRS 6-10/11	14	5,5	120	145	1335	72
CRS 6-10/12*	-	7,5	130	145	-	-
CRS 6-10/13	16	6,3	140	145	1440	78
CRS 6-10/14*	-	7,5	150	145	-	-
CRS 6-10/15	17,5	7,5	160	145	1550	82
CRS 6-10/16	18,5	7,5	170	145	1600	83
CRS 6-10/17	20	9	185	145	1660	86
CRS 6-10/18*	-	9	195	145	-	-
CRS 6-10/19	21	9	200	145	1735	85
CRS 6-10/20*	-	11	210	145	-	-
CRS 6-10/21*	-	11	220	145	-	-
CRS 6-10/22	23	11	235	145	1890	94
CRS 6-10/23*	-	11	240	145	-	-
CRS 6-10/24*	-	11	250	145	-	-
CRS 6-10/25*	-	13	260	145	-	-
CRS 6-10/26*	-	13	275	145	-	-
CRS 6-10/27*	32	13	290	145	-	-
CRS 6-10/28*	-	13	300	145	-	-
CRS 6-10/29*	-	15	310	145	-	-
CRS 6-10/30*	-	15	320	145	-	-
CRS 6-10/31*	-	15	335	145	-	-
CRS 6-10/32	36	18,5	350	145	2430	118
CRS 6-10/33*	-	18,5	360	145	-	-
CRS 6-10/34*	-	18,5	370	145	-	-
CRS 6-10/35*	-	18,5	380	145	-	-
CRS 6-10/36*	-	18,5	390	145	-	-
CRS 6-10/37	43	18,5	400	145	2615	126
CRS 6-16/3	6,3	3	25	145	1015	57
CRS 6-16/4*	-	3	35	145	-	-
CRS 6-16/5	9	3	40	145	1115	59
CRS 6-16/6	10	4	50	145	1200	64
CRS 6-16/7	11	4	60	145	1240	68
CRS 6-16/8	15	5,5	75	145	1310	68,5
CRS 6-16/9	16	6,3	80	145	1390	78
CRS 6-16/10	17	6,3	90	145	1440	81
CRS 6-16/11	18,5	7,5	100	145	1520	83
CRS 6-16/12*	-	7,5	105	145	-	-
CRS 6-16/13	20	7,5	110	145	1620	86
CRS 6-16/14*	-	9	125	145	-
CRS 6-16/15	22	9	135	145	1750	88
CRS 6-16/16	26	11	140	145	1830	97
CRS 6-16/17	30	13	160	145	1940	100
CRS 6-16/18*	-	13		145	-	-
CRS 6-16/19	30,5	13	175	145	2040	100
CRS 6-16/20*	-	13	185	145	-
CRS 6-16/21	33	15	190	145	2090	110
CRS 6-16/22*	-	15	200	145	-
CRS 6-16/23*	-	15	210	145	-
CRS 6-16/24	36	15	220	145	2220	112
CRS 6-16/25*	-	15	230	145	-
CRS 6-16/26	37	15	240	145	2435	114
CRS 6-16/27*	-	18,5	250	145	-	-
CRS 6-16/28*	-	18,5	260	145	-	-
CRS 6-16/29*	-	18,5	270	145	-	-
CRS 6-16/30*	-	18,5	275	145	-	-
CRS 6-16/31*	-	18,5	285	145	-	-
CRS 6-16/32*	-	18,5	295	145	-	-
CRS 6-25/2*	-	3	15	145	-	-
CRS 6-25/3*	-	3	25	145	-	-
CRS 6-25/4*	-	4	30	145	-	-
CRS 6-25/5*	-	4	40	145	-	-
CRS 6-25/6	13	5,5	50	145	1220	68
CRS 6-25/8	16	7,5	60	145	1400	81
CRS 6-25/9	18	7,5	70	145	1460	82
CRS 6-25/10	18	7,5	80	145	1500	84
CRS 6-25/11	20	9	90	145	1580	87
CRS 6-25/13	24	11	100	145	1750	93
CRS 6-25/14	26,5	11	110	145	1760	93
CRS 6-25/15	28	13	120	145	1870	96
CRS 6-25/16	30	13	130	145	1915	97
CRS 6-25/17	32	15	140	145	2010	102
CRS 6-25/19	35	15	145	145	2110	106
CRS 6-25/22	40	18,5	170	145	2310	115
CRS 6-25/23*	-	18,5	175	145	-	-
CRS 6-25/24*	-	18,5	185	145	-	-
CRS 6-25/25*	-	18,5	190	145	-	-
CRS 6-25/26	44	18,5	200	145	2520	122
CRS 8-16/5	16	7,5	100	189	1220	74
CRS 8-16/7	26	13	140	189	1450	126
CRS 8-16/8	30	13	160	189	1500	130
CRS 8-16/9	35	15	180	189	1570	131
CRS 8-16/10*	-	15	200	189	-	-
CRS 8-16/12*	-	18,5	260	189	-	-
CRS 8-25/1*	-	3	15	189	-	-
CRS 8-25/2*	-	4	35	189	-	-
CRS 8-25/3	15	7,5	55	189	1150	78
CRS 8-25/3 нрк	15	7,5	55	189	1150	79
CRS 8-25/4	18	7,5	70	189	1190	79
CRS 8-25/4 нрк	18	7,5	70	189	1190	81
CRS 8-25/5	24	11	90	189	1305	85
CRS 8-25/6	30	11	100	189	1360	118
CRS 8-25/6 нрк	30	11	100	189	1360	121
CRS 8-25/7	32	13	125	189	1430	124
CRS 8-25/7 нрк	32	13	125	189	1430	127
CRS 8-25/8	37	15	150	189	1510	130
CRS 8-25/8 нрк	37	15	150	189	1510	134
CRS 8-25/9*	-	18,5	160	189	-	-
CRS 8-25/10	45	18,5	180	189	1630	139
CRS 8-25/10 нрк	45	18,5	180	189	1630	143
CRS 8-25/11*	-	22	200	189	-	-
CRS 8-25/12*	-	22	220	189	-	-
CRS 8-25/13	60	22	230	189	1865	155
CRS 8-25/13 нрк	60	22	230	189	1865	161
CRS 8-25/14*	-	26	250	189	-	-
CRS 8-25/15	65	26	270	189	2050	168
CRS 8-25/15 нрк	65	26	270	189	2050	184
CRS 8-25/16	70	30	300	189	2155	187
CRS 8-25/16 нрк*	-	30	300	189	-	-
CRS 8-25/17*	-	37	315	189	-	-
CRS 8-25/18*	-	45	340	189	-	-
CRS 8-25/19*	-	45	350	189	-	-
CRS 8-25/20*	-	45	370	189	-	-
CRS 8-25/21	90	45	400	189	2500	213
CRS 8-40/1*	-	3	15	189	-	-
CRS 8-40/2*	-	5,5	30	189	-	-
CRS 8-40/3	20	7,5	40	189	1200	78
CRS 8-40/3 нрк	20	7,5	40	189	1200	80
CRS 8-40/4	25	11	60	189	1305	85
CRS 8-40/4 нрк	25	11	60	189	1305	88
CRS 8-40/5	33	15	90	189	1405	123
CRS 8-40/6 нрк	33	15	90	189	1500	131
CRS 8-40/7	44	22	120	189	1650	150
CRS 8-40/7 нрк	44	22	120	189	1650	159
CRS 8-40/8	48	22	135	189	1680	147
CRS 8-40/9	57	30	150	189	1820	168
CRS 8-40/9 нрк	57	30	150	189	1820	174
CRS 8-40/10*	-	37	160	189	-	-
CRS 8-40/11	66	37	180	189	1920	186
CRS 8-40/11 нрк	66	37	180	189	1920	194
CRS 8-40/12	73	37	200	189	2055	187
CRS 8-40/12 нрк	73	37	200	189	2055	187
CRS 8-40/14*	-	45	230	189	-	-
CRS 8-40/16	100	45	260	189	2370	201
CRS 8-46/3 *	-	9	40	189	-	-
CRS 8-46/4 *	-	13	60	189	-	-
CRS 8-46/6 *	-	22	90	189	-	-
CRS 8-46/7 *	-	22	120	189	-	-
CRS 8-46/9 *	-	37	150	189	-	-
CRS 8-46/11 *	-	37	180	189	-	-
CRS 8-46/12 *	-	45	200	189	-	-
CRS 8-65/2	19,5	7,5	25	189	1250	83
CRS 8-65/3	32	18,5	40	189	1440	130
CRS 8-65/4	40	22	55	189	1595	147
CRS 8-65/5	48	22	70	189	1680	152
CRS 8-65/6	57	26	80	189	1790	162
CRS 8-65/7	63	30	90	189	1960	182
CRS 8-65/8	72	37	110	189	2050	188
CRS 8-65/9	80	37	125	189	2125	192
CRS 8-65/10	88	37	135	189	2200	193
CRS 8-65/11	98	45	145	189	2365	213
CRS 8-65/12	102	45	160	189	2425	215
CRS 8-65/13	106	45	180	189	2560	218
CRS 8-65/15	126	60	220	189	2780	241
CRS 10-65/2 нрк	42	22	65	235	1410	154
CRS 10-65/3А нрк	47	26	80	235	1530	164
CRS 10-65/3 нрк	49	26	90	235	1530	164
CRS 10-65/4A нрк	65	30	110	235	1570	215
CRS 10-65/4 нрк	73	37	125	235	1660	220
CRS 10-65/5 нрк	81	37	150	235	1730	245
CRS 10-65/6A нрк	96	45	175	235	1820	254
CRS 10-65/6 нрк	110	55	200	235	1875	266
CRS 10-65/7 нрк	120	55	225	235	1950	273
CRS 10-65/8 нрк *	-	65	250	235	-	-
CRS 10-65/9 нрк *	-	75	275	235	-	-
CRS 10-65/10 нрк *	-	75	300	235	-	-
CRS 10-65/11 нрк *	-	90	325	235	-	-
CRS 10-65/12 нрк *	-	90	360	235	-	-
CRS 10-65/13 нрк	235	110	390	235	2950	460
CRS 10-65/14 нрк *	-	110	420	235	-	-
CRS 10-65/15 нрк	265	130	450	235	3100	465
CRS 10-65/16 нрк	280	130	480	235	3190	473
CRS 10-77/2 *	-	30	65	235	-	-
CRS 10-77/3 *	-	30	100	235	-	-
CRS 10-77/4 *	-	45	130	235	-	-
CRS 10-77/5 *	-	55	165	235	-	-
CRS 10-77/6 *	-	65	200	235	-	-
CRS 10-77/7 *	-	75	230	235	-	-
CRS 10-77/8 *	-	90	265	235	-	-
CRS 10-77/9 *	-	90	300	235	-	-
CRS 10-77/10 *	-	110	330	235	-	-
CRS 10-100/1 нро	21	11	20	235	1215	121
CRS 10-100/2 нро	35	18,5	40	235	1515	155
CRS 10-100/3 нро	53	22	60	235	1765	180
CRS 10-100/4 нро *	-	30	80	235	1930	-
CRS 10-100/5 нро	88	37	100	235	2100	264
CRS 10-100/6 нро	108	45	120	235	2340	292
CRS 10-100/7 нро	122	55	140	235	2560	307
CRS 10-100/8 нро	140	65	160	235	2785	348
CRS 10-120/2 нро	46	18,5	40	235	1500	153
CRS 10-120/3 нро	67	30	60	235	1760	228
CRS 10-120/4 нро	83	37	80	235	1950	256
CRS 10-120/5 нро	105	45	100	235	2170	288
CRS 10-120/6 нро	130	65	120	235	2450	328
CRS 10-120/7 нро *	140	65	140	235	2645	340
CRS 10-120/8 нро	162	75	170	235	2870	370
CRS 10-120/9 нро	188	90	200	235	3150	403
CRS 10-120/10 нро*	-	90	215	235	-	-
CRS 10-120/11 нро*	-	110	230	235	-	-
CRS 10-120/12 нро*	-	110	250	235	-	-
CRS 10-120/13 нро*	-	130	270	235	-	-
CRS 10-140/4 *	-	37	70	235	-	-
CRS 10-140/7 *	-	65	130	235	-	-
CRS 10-160/1A нро	27	30	20	235	1275	131,5
CRS 10-160/1 нро *	-	30	20	235	-	-
CRS 10-160/2A нро	52	30	35	235	1560	220
CRS 10-160/2 нро	72	37	50	235	1590	229
CRS 10-160/3 нро	102	45	75	235	1820	248
CRS 10-160/4 нро	130	65	100	235	2100	310
CRS 10-160/5 нро *	-	75	125	235	-	-
CRS 10-160/6 нро	210	90	150	235	2640	371
CRS 10-160/7 нро *	-	110	180	235	-	-
CRS 10-160/8 нро *	-	130	210	235	-	-
CRS 10-180/1 *	-	30	20	235	-	-
CRS 10-180/2А *	-	30	30	235	-	-
CRS 10-180/2 *	-	30	45	235	-	-
CRS 10-180/3 *	-	45	70	235	-	-
CRS 10-180/4 *	-	65	95	235	-	-
CRS 10-180/5 *	-	75	120	235	-	-
CRS 10-180/6 *	-	90	145	235	-	-
CRS 10-180/7 *	-	110	175	235	-	-
CRS 10-180/8 *	-	130	205	235	-	-
CRS 12-160/1 нро*	-	30	35	281	-	-
CRS 12-160/2 нро	93	45	65	281	1500	250
CRS 12-160/3 нро	135	65	100	281	1700	300
CRS 12-160/4 нро	180	90	140	281	2004	365
CRS 12-160/5 нро	226	110	175	281	2352	451
CRS 12-160/6 нро	260	130	200	281	2410	468
CRS 12-200/1 нро	68	37	35	281	1550	229
CRS 12-200/2 нро *	-	65	70	281	-	-
CRS 12-200/3 нро	190	90	105	281	2400	385
CRS 12-200/4 нро	250	110	140	281	2900	500
CRS 12-210/1 нро	61	30	25	281	1500	224
CRS 12-210/2 нро	110	45	55	281	1850	280
CRS 12-250/1 нро	80	37	35	281	1570	235
CRS 12-250/2 нро	155	75	70	281	2020	334
CRS 12-250/3 нро	250	110	105	281	2650	472
CRS 12-250/4 нро	270	130	140	281	2900	500
CRS 8-25/8Х нрк **	37	15	150	189	1510	134
CRS 8-25/10Х нрк **	45	18,5	180	189	1630	143
CRS 10-65/3 Х **	49	30	90	235	1530	208
CRS 10-65/4А Х **	65	30	110	235	1570	215
CRS 10-65/4 Х **	73	37	125	235	1660	220
CRS 10-65/5 Х **	81	45	150	235	1730	245
CRS 10-65/6А Х **	96	45	175	235	1820	254
CRS 10-65/7 Х **	120	55	225	235	1950	273
CRS 12-160/3 Х **	135	65	100	281	1700	300
CRS 12-160/4 Х **	180	90	90	281	2000	365
CRS 12-160/5 Х **	226	110	110	281	2352	451
