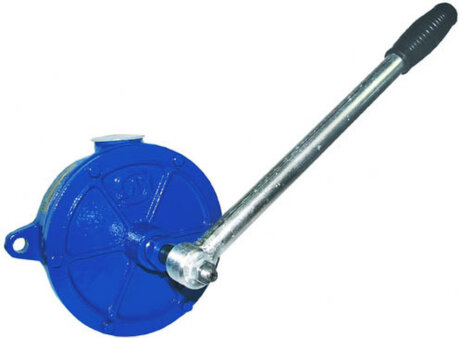

Ручные насосы РК
Ручные насосы РК применяются для перекачивания воды и нефтепродуктов, для водного хозяйства и ЖКХ, нефтегазовой отрасли, теплоэнергетики, для бытового применения (водозабор, водоснабжение).
Описание насоса
Насосы ручные крыльчатые РК применяются для перекачивания воды (чистая, загрязненная, горячая), для нефтепродуктов (нефть, мазут, масло, дизельное топливо). Области использования ручных насосов РК для водного хозяйства и ЖКХ (водозабор, водоснабжение, дренаж), для нефтегазовой отрасли (водоснабжение), для теплоэнергетики (водоснабжение), для бытового применения (водозабор, водоснабжение).
Назначение насоса РК
Насос РК-2 предназначен для перекачивания пресной и морской воды, нефтепродуктов и других жидкостей со сходными физическими свойствами температурой до 50°С и кинематической вязкостью до 0,2·10-4 м 2/с (до 3 0ВУ). Насос приводится в действие приложением мускульной силы человека. Насос может использоваться в промышленности, сельском хозяйстве , в быту.
Конструкция насоса РК
Насос состоит из корпуса и крышки , в опорах которых расположен вал. На валу двумя штифтами закреплена крыльчатка с подвижно закрепленными на ней клапанами. В нижней части корпуса неподвижно с помощью винта с гайкой установлено седло клапана, на котором также посредством штифтов подвижно закреплены впускные клапаны. Разъем седла клапана с корпусом и крышкой уплотнены герметикам.
Для привода крыльчатки в движение на валу жестко установлена и закреплена рукоятка. Уплотнение вала осуществляется сальниковой набивкой , которая поджимается втулкой. На корпусе имеются всасывающий и напорный патрубки. Герметизация корпуса с крышкой осуществляется резиновым кольцом. Уплотнение крыльчатки с седлом клапана осуществляется кожаной манжетой. К клапанам с помощью винтов также крепится кожаная манжета. При работе насоса крыльчатка с помощью рукоятки совершает вокруг вала возвратно-поступательные движения.
Применение насоса РК
● для перекачивания небольших объёмов жидкости(вода, нефтепродукты) в бытовых условиях
● для перекачивания минеральных масел и других нефтепродуктов на предприятиях розничной торговли
● для осушения трюмных вод на малотоннажных судах
● для подачи воды из неглубоких скважин и колодцев
● для подачи воды в систему снабжения питьевой водой животноводческих ферм
Особенности/преимущества насоса РК
● Компактность, простота конструкции, лёгкость установки и мобильность
● Отсутствие необходимости электроснабжения позволяют использовать насос не только в личном хозяйстве, но и в различных отраслях промышленности.
Технические характеристики насоса РК
Марки | Подача (макс.), л, не более | Напор, м | Давление на выходе из насоса, кгс/см² не более | Масса, кг | Длина рукоятки, мм, не более | Допускаемая вакуумметрическая высота всасывания, м |
| РК-2 | 0.4 | 20 | 3 | 7.2 | 360 | 7 |
Условное обозначение насоса РК
Например, РК-2 ТУ 3632-015-05747979-2005, где:
● РК – ручной крыльчатый
● 2 – типоразмер насоса
Габаритно присоединительные размеры насоса РК
1-клапан впускной,
2-седло клапана,
3-винт,
4-корпус,
5-винт,
6-крыльчатка,
7-клапан выпускной,
8-рукоятка,
9-крышка,
10-кольцо,
11-вал,
12-втулка,
13-сальниковая набивка,
14-пробка.
