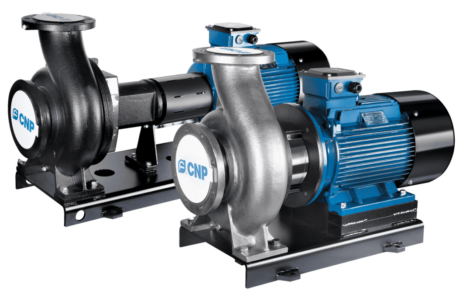

Одноступенчатые насосы NISO, NIS, NISF
Одноступенчатые насосы NISO, NIS, NISF применяются для перекачивания чистой, невзрывоопасной жидкости без твердых или длинноволокнистых включений.
Описание насоса
Консольные и консольно-моноблочные насосы NISO, NIS, NISF производства CNP (Китай) – это консольные/консольно-моноблочные одноступенчатые насосы с горизонтальным расположением вала. Проточная часть разработана с применением передовых технологий гидродинамического моделирования (CFD) и прочностного анализа методом конечных элементов.
Применение консольных и консольно-моноблочных насосы NISO, NIS, NISF:
● Водоснабжение и водоподготовка;
● Системы кондиционирования;
● Системы охлаждения и циркуляции;
● Противопожарные системы;
● Ирригационные системы;
● Технологические системы.
Особенности конструкции насосов CNP NISO, NIS, NISF:
Насосные агрегаты состоят из двух основных частей (проточная часть и электродвигатель) и монтируются на общем рамном основании. Напорный патрубок насосной части – радиальный, всасывающий – осевой. Благодаря технологичной конструкции, демонтаж подшипникового узла с валом, узлом уплотнений и рабочим колесом может осуществляться без отсоединения корпуса насоса от трубопроводной системы.
1. Корпус насоса
Фланцы всасывания и нагнетания насоса могут быть выполнены из чугуна (по стандарту IS07005-1) или из нержавеющей стали (по стандарту IS07005-2), номинальное давление PN16. Геометрия корпуса насоса спроектирована специально для обеспечения наилучших условий течения жидкости. Корпус изготавливается методом прецизионного литья, которое позволяет получить наилучшую точность форм и размеров.
2. Рабочее колесо
Рабочее колесо также изготавливается при помощи прецизионного литья, что обеспечивает высокую точность динамической балансировки ротора. Специально увеличенный диаметр входа колеса эффективно снижает NPSH, делая работу насоса плавной и с низким уровнем шума. Гидродинамические осевые нагрузки разгружены с помощью специальных разгрузочных отверстий. Это разгружает подшипниковые опоры и позволяет увеличить срок работы насоса без ремонта.
3. Вал насоса
Прямое соединение вала насоса с валом электродвигателя обеспечивает хорошую соосность, а также такая конструкция удобна для обслуживания насоса.
4. Электродвигатель
Трехфазный асинхронный электродвигатель серии YE3 классом энергоэффективности IE3 и степенью защиты IP55, оснащенный подшипниками SKF/NSK гарантирует высокую энергоэффективность и длительный срок эксплуатации.
Двигатель одноступенчатых насосов CNP NISO, NIS, NISF:
Электродвигатель асинхронный, соответствует стандартам IEC, монтажного исполнения B3 (NISO), B35 (NIS/NISF).
● Класс энергоэффективности: IE2 (по запросу IE3);
● Степень защиты: IP55;
● Класс изоляции: F;
● Стандартное напряжение 50 Гц: 1х220 В; 3×220/380 В; 3×380 В.
Условия эксплуатации насосов CNP NISO, NIS, NISF:
Служат для подачи в стационарных условиях чистой или слегка мутной воды pH=6..9, и других жидкостей, сходных с водой по плотности, вязкости и химической активности, содержащие твердые включения размером до 0,2 мм, объемная концентрация которых не превышает 0,1 %, не агрессивных к материалу проточной части насоса – чугуну.
● Температура перекачиваемой среды: от -15ºС до 110ºС (более высокие температуры по запросу);
● Рабочее давление: 1,6 МПа (16 бар).

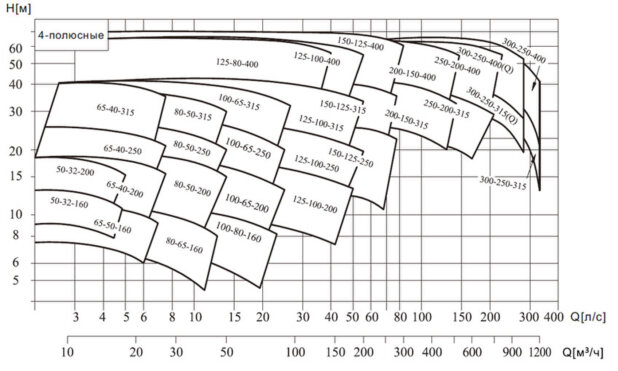

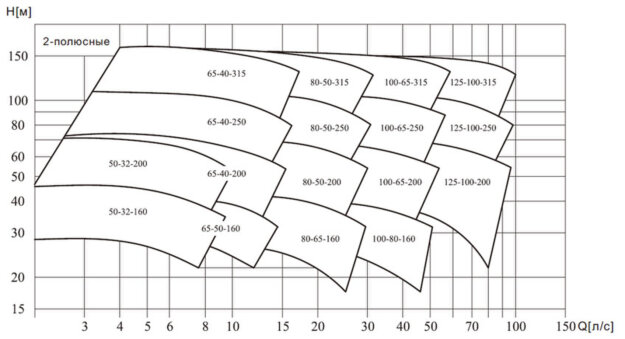

Диапазон гидравлических характеристик насосов CNP NISO, NIS, NISF
Технические характеристики насосов CNP NISO, NIS, NISF
2-полюсные
№ п/п | Модель | Q, (м2/ч) | Н, (м) | Электродв. (кВт) | n (об/мин) |
| 1 | 50-32-160/3 | 12.5 | 28 | 3 | 2900 |
| 2 | 50-32-160/4 | 36 | 4 | ||
| 3 | 50-32-160/5.5 | 44 | 5.5 | ||
| 4 | 50-32-200/7.5 | 55 | 7.5 | ||
| 5 | 50-32-200/11 | 74 | 11 | 2950 | |
| 6 | 65-40-200/7.5 | 25 | 48 | 7.5 | 2950 |
| 7 | 65-40-200/11 | 62 | И | 2950 | |
| 8 | 65-40-200/15 | 72 | 15 | ||
| 9 | 65-40-250/18.5 | 84 | 18.5 | ||
| 10 | 65-40-250/22 | 95 | 22 | ||
| 11 | 65-40-250/30 | 105 | 30 | ||
| 12 | 65-40-315/22 | 105 | 22 | ||
| 13 | 65-40-315/30 | 120 | 30 | ||
| 14 | 65-40-315/37 | 145 | 37 | ||
| 15 | 65-40-315/45 | 165 | 45 | ||
| 16 | 65-50-160/4 | 28 | 4 | 2900 | |
| 17 | 65-50-160/5.5 | 36 | 5.5 | ||
| 18 | 65-50-160/7.5 | 42 | 7.5 | ||
| 19 | 80-50-200/11 | 50 | 44 | 11 | 2950 |
| 20 | 80-50-200/15 | 57 | 15 | ||
| 21 | 80-50-200/18.5 | 64 | 18.5 | ||
| 22 | 80-50-200/22 | 71 | 22 | ||
| 23 | 80-50-250/30 | 84 | 30 | ||
| 24 | 80-50-250/37 | 100 | 37 | ||
| 25 | 80-50-315/37 | 105 | 37 | ||
| 26 | 80-50-315/45 | 125 | 45 | ||
| 27 | 80-50-315/55 | 140 | 55 | ||
| 28 | 80-50-315/75 | 152 | 75 | ||
| 29 | 80-65-160/5.5 | 50 | 22 | 5.5 | 2900 |
| 30 | 80-65-160/7.5 | 29 | 7.5 | ||
| 31 | 80-65-160/11 | 38 | 11 | 2950 | |
| 32 | 80-65-160/15 | 44 | 15 | ||
| 33 | 100-65-200/18.5 | 100 | 36 | 18.5 | |
| 34 | 100-65-200/22 | 43 | 22 | ||
| 35 | 100-65-200/30 | 56 | 30 | ||
| 36 | 100-65-200/37 | 67 | 37 | ||
| 37 | 100-65-250/45 | 80 | 45 | ||
| 38 | 100-65-250/55 | 88 | 55 | ||
| 39 | 100-65-250/75 | 108 | 75 | ||
| 40 | 100-65-315/90 | 128 | 90 | ||
| 41 | 100-65-315/110 | 148 | 110 | ||
| 42 | 100-80-160/11 | 23 | 11 | ||
| 43 | 100-80-160/15 | 30 | 15 | ||
| 44 | 100-80-160/18.5 | 35 | 18.5 | ||
| 45 | 100-80-160/22 | 40 | 22 | ||
| 46 | 125-100-200/30 | 200 | 34 | 30 | |
| 47 | 125-100-200/37 | 41 | 37 | ||
| 48 | 125-100-200/45 | 48 | 45 | ||
| 49 | 125-100-200/55 | 55 | 55 | ||
| 50 | 125-100-200/75 | 66 | 75 | ||
| 51 | 125-100-250/75 | 75 | 75 | ||
| 52 | 125-100-250/90 | 86 | 90 | ||
| 53 | 125-100-250/110 | 100 | 110 | ||
| 54 | 125-100-315/90 | 93 | 90 | ||
| 55 | 125-100-315/110 | 108 | 110 | ||
| 56 | 125-100-315/132 | 124 | 132 | ||
| 57 | 125-100-315/160 | 144 | 160 |
4-полюсные
№ п/п | Модель | Q, (м2/ч) | Н, (м) | Электродв. (кВт) | n (об/мин) |
| 1 | 50-32-160/0.55 | 6.3 | 8.5 | 0.55 | 1450 |
| 2 | 50-32-160/0.75 | 11 | 0.75 | ||
| 3 | 50-32-200/1.1 | 14 | 1.1 | ||
| 4 | 50-32-200/1.5 | 18 | 1.5 | ||
| 5 | 65-40-200/1.1 | 12.5 | 12 | 1.1 | |
| 6 | 65-40-200/1.5 | 15 | 1.5 | ||
| 7 | 65-40-200/2.2 | 17.5 | 2.2 | ||
| 8 | 65-40-250/3 | 25 | 3 | ||
| 9 | 65-40-315/4 | 34 | 4 | ||
| 10 | 65-40-315/5.5 | 40 | 5.5 | ||
| 11 | 65-50-160/0.55 | 7 | 0.55 | ||
| 12 | 65-50-160/0.75 | 9 | 0.75 | ||
| 13 | 65-50-160/1.1 | 10.5 | 1.1 | ||
| 14 | 80-50-200/1.5 | 25 | 11 | 1.5 | |
| 15 | 80-50-200/2.2 | 15 | 2.2 | ||
| 16 | 80-50-200/3 | 17.5 | 3 | ||
| 17 | 80-50-250/4 | 21 | 4 | ||
| 18 | 80-50-250/5.5 | 25 | 5.5 | ||
| 19 | 80-50-315/5.5 | 30 | 5.5 | ||
| 20 | 80-50-315/7.5 | 37 | 7.5 | ||
| 21 | 80-65-160/0.75 | 6 | 0.75 | ||
| 22 | 80-65-160/1.1 | 8 | 1.1 | ||
| 23 | 80-65-160/1.5 | 10.5 | 1.5 | ||
| 24 | 100-65-200/3 | 50 | 11.5 | 3 | |
| 25 | 100-65-200/4 | 14 | 4 | ||
| 26 | 100-65-200/5.5 | 16 | 5.5 | ||
| 27 | 100-65-250/5.5 | 20 | 5.5 | ||
| 28 | 100-65-250/7.5 | 25 | 7.5 | ||
| 29 | 100-65-315/11 | 32 | 11 | 1480 | |
| 30 | 100-65-315/15 | 50 | 40 | 15 | |
| 31 | 100-80-160/1.5 | 6.5 | 1.5 | 1450 | |
| 32 | 100-80-160/2.2 | 9 | 2.2 | ||
| 33 | 100-80-160/3 | 10.5 | 3 | ||
| 34 | 125-80-400/15 | 39 | 15 | 1480 | |
| 35 | 125-80-400/18.5 | 45 | 18.5 | ||
| 36 | 125-80-400/22 | 50 | 22 | ||
| 37 | 125-80-400/30 | 60 | 30 | ||
| 38 | 125-80-400/37 | 67 | 37 | ||
| 39 | 125-100-200/4 | 100 | 9 | 4 | 1450 |
| 40 | 125-100-200/5.5 | 11.5 | 5.5 | ||
| 41 | 125-100-200/7.5 | 14 | 7.5 | ||
| 42 | 125-100-200/11 | 16.5 | 11 | 1480 | |
| 43 | 125-100-250/15 | 25 | 15 | ||
| 44 | 125-100-315/11 | 23 | 11 | ||
| 45 | 125-100-315/18.5 | 32 | 18.5 | ||
| 46 | 125-100-315/22 | 36 | 22 | ||
| 47 | 125-100-315/30 | 40 | 30 | ||
| 48 | 125-100-400/30 | 50 | 30 | ||
| 49 | 125-100-400/37 | 58 | 37 | ||
| 50 | 125-100-400/45 | 65 | 45 | ||
| 51 | 150-125-250/11 | 200 | 12.5 | 11 | |
| 52 | 150-125-250/15 | 16 | 15 | ||
| 53 | 150-125-250/18.5 | 20 | 18.5 | ||
| 54 | 150-125-250/22 | 24 | 22 | ||
| 55 | 150-125-315/30 | 32 | 30 | ||
| 56 | 150-125-315/37 | 39 | 37 | ||
| 57 | 150-125-400/45 | 50 | 45 | ||
| 58 | 150-125-400/55 | 57 | 55 | ||
| 59 | 150-125-400/75 | 200 | 68 | 75 | |
| 60 | 200-150-315/37 | 400 | 23 | 37 | |
| 61 | 200-150-315/45 | 27 | 45 | ||
| 62 | 200-150-315/55 | 32 | 55 | ||
| 63 | 200-150-315/75 | 38 | 75 | ||
| 64 | 200-150-400/75 | 43 | 75 | ||
| 65 | 200-150-400/90 | 50 | 90 | ||
| 66 | 200-150-400/110 | 62 | 110 | ||
| 67 | 250-200-315/37 | 500 | 20 | 37 | |
| 68 | 250-200-315/45 | 23 | 37 | ||
| 69 | 250-200-315/55 | 630 | 24 | 55 | |
| 70 | 250-200-315/75 | 32 | 75 | ||
| 71 | 250-200-400/90 | 37 | 90 | ||
| 72 | 250-200-400/110 | 44 | 110 | ||
| 73 | 250-200-400/132 | 53 | 132 | ||
| 74 | 250-200-400/160 | 60 | 160 | ||
| 75 | 300-250-315(Q)/75 | 800 | 26 | 75 | |
| 76 | 300-250-315(Q)/90 | 32 | 90 | ||
| 77 | 300-250-315(Q)/110 | 35 | 110 | ||
| 78 | 300-250-400(Q)/110 | 38 | 110 | ||
| 79 | 300-250-400(Q)/l 32 | 45 | 132 | ||
| 80 | 300-250-400(Q)/l 60 | 53 | 160 | ||
| 81 | 300-250-400(Q)/200 | 63 | 200 | ||
| 82 | 300-250-315/75 | 1000 | 20 | 75 | |
| 83 | 300-250-315/90 | 25 | 90 | ||
| 84 | 300-250-315/110 | 31 | 110 | ||
| 85 | 300-250-400/132 | 37 | 132 | ||
| 86 | 300-250-400/160 | 45 | 160 | ||
| 87 | 300-250-400/200 | 50 | 200 |
