Насосы центробежные многоступенчатые Boosta
Секционные насосы Boosta предназначены для перекачивания холодной и горячей воды в водном хозяйстве и ЖКХ, нефтегазовой отрасли, для водоснабжение, циркуляция, питание котлов и др.
Описание насоса

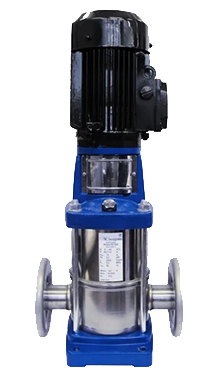

Насосы центробежные многоступенчатые вертикальные Boosta производства АО «ГМС Ливгидромаш» предназначены для перекачивания воды (чистая, горячая). Область применения секционных насосов Boosta: для водного хозяйства и ЖКХ (водоснабжение, циркуляция, питание котлов), для нефтегазовой отрасли (водоснабжение), для теплоэнергетики (водоснабжение, циркуляция, питание котлов).
Назначение Boosta
Насосы центробежные многоступенчатые вертикальные типа Boosta предназначены для перекачивания чистой воды без содержания абразивных включений, твёрдых частиц и волокнистых примесей, умеренно-агрессивных жидкостей, деминерализованной воды, смеси воды с гликолем и прочих жидкостных сред с температурой от -30°С до + 120°С, сходных по физико-химическим свойствам и степени воздействия на конструктивные элементы насосов из хромоникелевой нержавеющей стали.
Основное применение насосов Boosta – автоматизированные установки повышения давления, предназначенные для автоматического повышения и поддержания давления в системах водоснабжения.
Конструкция Boosta
Насос центробежный, многоступенчатый, вертикальный, имеющей фланцевое соединение с приводом, которым является стандартный асинхронный двигатель, соответствующий нормам CENELEC.
Все металлические части, контактирующие с перекачиваемой жидкостью, изготовлены из нержавеющей стали 08Х18Н10 или 08Х17Н13М2 в зависимости от исполнения насоса. Насосы Boosta не предназначены для перекачивания взрывоопасных жидкостей.
Применение Boosta
● Промышленное, муниципальное и сельское водоснабжение
● Системы ирригации и полива в сельском хозяйстве
● Водоочистные сооружения
● Подача питательной воды в бойлеры
● Системы пожаротушения
● Установки повышения давления (повысительные станции)
Особенности/преимущества Boosta
● Всасывающий и напорные патрубки обладают одинаковым диаметром, расположены “в линию”.
● Корпусные детали и рабочие колёса выполнены из хромоникелевой нержавеющей стали.
● Низкие осевые нагрузки позволяют использовать стандартные серийные линейки общепромышленных электродвигателей.
● Насос оснащен торцовым уплотнением вала, не требующим технического обслуживания и допускающим замену уплотнения без демонтажа приводного электродвигателя.
Марки | Новинка | Подача в точке максимального КПД, м³/ч | Напор (диапазон), м | Мощность двигателя (диапазон), кВт | Частота вращения, об/мин |
| Boosta 25-1 | да | 1.7 | 6,0÷224,9 | 0,37÷2,2 | 2900 |
| Boosta 25-3 | да | 3.0 | 6,5÷245,3 | 0,37÷3 | 2900 |
| Boosta 32-5 | да | 5.5 | 5,7÷241,0 | 0,37÷5,5 | 2900 |
| Boosta 40-10 | да | 10.5 | 4,3÷241,0 | 0,75÷11 | 2900 |
| Boosta 50-15 | да | 16.5 | 5,1÷237,3 | 1,1÷15 | 2900 |
| Boosta 50-22 | да | 20.5 | 3,4÷252,8 | 1,1÷15 | 2900 |
| Boosta 65-33 | да | 31 | 6,7÷294,9 | 2,2÷30 | 2900 |
| Boosta 80-46 | да | 43 | 4,6÷316,2 | 3÷45 | 2900 |
| Boosta 100-66 | да | 72 | 8,3÷224,6 | 4÷45 | 2900 |
| Boosta 100-92 | да | 90 | 7,9÷192,4 | 5,5÷45 | 2900 |
| Boosta 125-125 | да | 120 | 6,2÷174,4 | 7,5÷55 | 2900 |
Условное обозначение Boosta
Для насосов Boosta 25-1, 25-3, 32-5, 40-10, 50-15, 50-22:
Например: Boosta 32 – 5 10 – F – 011 – M – Е Q1 B E , где:
● Boosta – торговое наименование
● 32 – номинальный (условный) диаметр патрубка (DN);
● 5 – номинальная подача (м3/ч);
● 10– количество рабочих колёс;
● F – исполнение (материал, номинальное (условное) давление и тип присоединения): F = сталь 08Х18Н10, круглые фланцы (PN 25) T = сталь 08Х18Н10, овальные фланцы (PN 16) R = сталь 08Х18Н10, напорный патрубок расположен над всасывающим, круглые фланцы (PN 25) N = сталь 08Х17Н13М2, круглые фланцы (PN 25) V = сталь 08Х17Н13М2, муфтовое соединение типа Victaulic (PN 25) P = сталь 08Х17Н13М2, муфтовое соединение типа Victaulic (PN 40) C = сталь 08Х17Н13М2, муфтовое соединение типа Clamp DIN 32676 (PN25) K = сталь 08Х17Н13М2, резьбовые муфты по DIN 11851 (PN25);
● 011 – комплектация двигателем: 011 = номинальная мощность комплектуемого двигателя (кВт х 10);
● M – напряжение сети питания: Пусто = трёхфазная (380 В) – стандартное исполнение М = однофазная (220 В);
● E – Материал эластомеров (уплотнительных колец) насоса: E = EPDM (этиленпропилендиеновый каучук) V = FPM (фторкаучук) T = PTFE (политетрафторэтилен);
● Q1 – материал подвижного кольца торцового уплотнения: Q1= карбид кремния;
● B – материал неподвижного кольца торцового уплотнения: Q1= карбид кремния B = углеграфит, пропитанный синтетической смолой С = специальный графит, пропитанный синтетической смолой;
● E – материал эластомеров (уплотнительных колец) торцового уплотнения: E = EPDM (этиленпропилендиеновый каучук) V = FPM (фторкаучук) T = PTFE (политетрафторэтилен);
Для насосов Boosta 65-33, 80-46, 100-66, 100-92, 125-125:
Например: Boosta 125 – 125 8/2А – G – 550 – M – Е Q1 B E , где:
● Boosta – торговое наименование
● 125– номинальный (условный) диаметр патрубка (DN);
● 125 – номинальная подача (м3/ч);
● 8/2А– количество рабочих колёс: 8/2А = 8 рабочих колёс, из которых 2 уменьшенных – А;
● G – Исполнение (материал, номинальное (условное) давление и тип присоединения): G = сталь 08Х18Н10/чугун, круглые фланцы N = сталь 08Х17Н13М2, круглые фланцы P = сталь 08Х17Н13М2, круглые фланцы (PN 40);
● 550 – комплектация двигателем: 55= номинальная мощность комплектуемого двигателя (кВт х 10);
● M – напряжение сети питания: Пусто = трёхфазная (380 В) – стандартное исполнение М = однофазная (220 В);
● E – Материал эластомеров (уплотнительных колец) насоса: E = EPDM (этиленпропилендиеновый каучук) V = FPM (фторкаучук) T = PTFE (политетрафторэтилен);
● Q1 – материал подвижного кольца торцового уплотнения: Q1= карбид кремния;
● B – материал неподвижного кольца торцового уплотнения: Q1= карбид кремния B = углеграфит, пропитанный синтетической смолой С = специальный графит, пропитанный синтетической смолой;
● E – материал эластомеров (уплотнительных колец) торцового уплотнения: E = EPDM (этиленпропилендиеновый каучук) V = FPM (фторкаучук) T = PTFE (политетрафторэтилен).
