Насосы 1КсВ
Насосы 1КсВ применяются для питание паровых котлов в котельных, перекачивание конденсата, тепловая энергетика.
Описание насоса

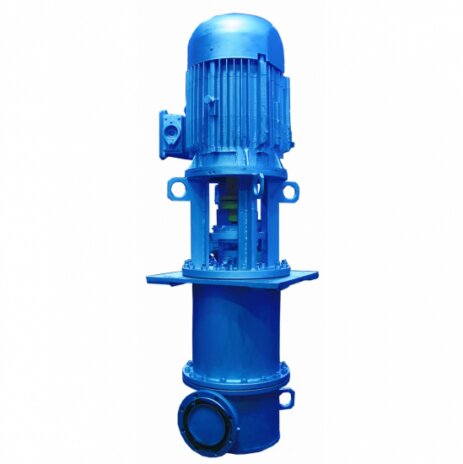

Насосы 1КсВ конденсатные вертикальные производства АО «ГМС Ливгидромаш» (Россия) предназначены для перекачивания воды (чистая, горячая, питательная), конденсата. Область применения конденсатных насосов 1КсВ: питание паровых котлов в котельных, перекачивание конденсата, тепловая энергетика.
Назначение насосов 1КсВ
Насосы конденсатные 1КсВ предназначены для перекачивания конденсата или пресной воды температурой до 433 К (+160°С) с рН 6,8…9,2, с содержанием твердых включений концентрацией не более 5 мг/л с максимальным размером до 0,1 мм и микротвердостью не более 6,5 ГПа.
Насосы (агрегаты) применяются в пароводяных сетях электростанций, работающих на органическом топливе. Насосы (агрегаты) относятся к изделиям вида 2, восстанавливаемые по ГОСТ 27.003-90. Общие требования безопасности насосов и агрегатов соответствуют ГОСТ 31839-2012.
Агрегаты изготавливаются в климатическом исполнении УХЛ для эксплуатации в помещениях категории размещения 4 по ГОСТ 15150-69. Агрегаты могут эксплуатироваться в районах с сейсмичностью до 8 баллов по МSК-84. Насосы 1КсВ и агрегаты электронасосные на их основе не предназначены для эксплуатации во взрывоопасных и пожароопасных производствах.
Конструкция 1КсВ
Насосный агрегат 1КсВ состоит из насоса, состоящего из тихоходной части и быстроходной части, и электродвигателя, соединенного с ним при помощи втулочно-пальцевой муфты. Быстроходная часть насоса имеет одно или два рабочих колеса, насаженных на быстроходный вал, опорами которого служат подшипник качения и подшипник скольжения. На вал монтируется двойное торцовое уплотнение и втулочно-пальцевая муфта.
Колесо бустерное тихоходной части получает вращение от колеса турбинного, расположенного в потоке перекачиваемой жидкости за рабочим колесом быстроходной части. Бустерная ступень вращается в собственных опорах скольжения, совмещенных с гидростатической пятой. Опорный узел крепления к фундаменту выполнен заодно с корпусом насоса.
Присоединительные размеры фланцев, всасывающего и напорного патрубков выполнены по ГОСТ 12815-80, исполнение 1. штуцерно-торцовые соединения по ГОСТ 5890-78. Предусмотрена возможность разворота всасывающего патрубка относительно вертикальной оси агрегата.
В качестве уплотнения вала предусмотрено двойное торцовое уплотнение. Направление вращения вала агрегата — левое (против часовой стрелки), если смотреть со стороны электродвигателя.
Применение 1КсВ
● Для перекачки конденсата и горячей воды в пароводяных сетях электростанций
● Для перекачки конденсата и горячей воды в котельных промышленных предприятий
● Для перекачки конденсата на предприятиях теплоэнергетики
Особенности/преимущества 1КсВ
● Оригинальная конструктивная схема насоса 1КсВ позволяет получить низкий кавитационный запас в широком диапазоне подач.
● У насоса 1КсВ имеется возможность поворота всасывающего патрубка относительно вертикальной оси, что облегчает задачу размещения насосного агрегата.
Условное обозначение 1КсВ
Например: 1КсВ 125-71-3 УХЛ 4
● 1 — порядковый номер модернизации;
● КсВ — наименование серии насосов;
● 125 — подача, м3/ч;
● 71 — напор, м;
● 3 — конструктивное исполнение:
● 3 – металлофторопластовые подшипники скольжения;
● 4 – твердосплавные подшипники скольжения.
● УХЛ — климатическое исполнение;
● 4 — категория размещения.
Технические характеристики насосов 1КсВ:
Марки | Подача (номин.), м³/ч | Напор, м | Мощн. двигателя, кВт | Частота вращ., об/мин | КПД насоса, % | Допуск. кавитационный запас, м, не более |
| 1КсВ 100-100 | 100 | 100 | 75 | 3000 | 63 | 1 |
| 1КсВ 125-71 | 125 | 71 | 45 | 3000 | 63 | 1 |
| 1КсВ 125-140 | 125 | 140 | 90 | 3000 | 63 | 1 |
| 1КсВ 200-130 | 200 | 130 | 132 | 3000 | 63 | 1.4 |
| 1КсВ 200-220 | 200 | 220 | 250 | 3000 | 65 | 1.4 |
| 1КсВ 315-80 | 315 | 80 | 110 | 3000 | 70 | 1.4 |
| 1КсВ 315-160 | 315 | 160 | 250 | 3000 | 71 | 1.4 |
* — исполнение без шнека (…-2); Пример: 1Кс 12-50-2
