Питательные насосы ЦВК

Питательные насосы ЦВК

Питательные насосы ЦВК предназначены для перекачивания холодной и горячей воды в водном хозяйстве и ЖКХ, нефтегазовой отрасли, для водоснабжение, циркуляция, питание котлов и др.

Описание насоса

Насосы ЦВК вихревые консольные водяные циркуляционные питательные производства АО «ГМС Ливгидромаш» предназначены для перекачивания воды (чистая, горячая). Область применения центробежно-вихревых насосов ЦВК: для водного хозяйства и ЖКХ (водоснабжение, циркуляция, питание котлов), для нефтегазовой отрасли (водоснабжение), для теплоэнергетики (водоснабжение, циркуляция, питание котлов).

Назначение насосов ЦВК

Насосы ЦВК и агрегаты на их основе предназначены для перекачивания воды, а также других нейтральных жидкостей кинематической вязкостью до 36∙10-6 м2/с (36 сСт), плотностью не более 1200 кг/м3, с содержанием твердых включений не более 0,01% по массе и размером не более 0,05 мм.

Температура перекачиваемой жидкости от 258 до 378 К (от минус 15 до +105°С). Насосы (агрегаты) относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 по ГОСТ 15150-69.

Насосы не должны использоваться для перекачивания горючих и легковоспламеняющихся жидкостей. Насосы (агрегаты) изготавливаются и для взрывоопасных и пожароопасных производств.

Конструкция ЦВК

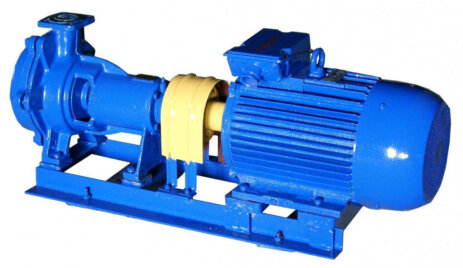

Агрегат состоит из втулочно-пальцевой муфты, центробежно-вихревого насоса ЦВК, электродвигателя, смонтированных на общей раме. Центробежно-вихревые насосы ЦВК –двухступенчатые, консольные с приводом от электродвигателя через соединительную муфту.

Вихревое колесо вместе со вставками представляет высоконапорную ступень насоса, где перекачиваемой жидкости сообщается напор. Центробежное колесо обеспечивает безкавитационную работу вихревой ступени. Центробежное колесо закреплено от осевого перемещения, вихревое колесо плавающее.

Перевод жидкости от центробежного колеса к вихревому происходит по каналу, выполненному в крышке. Вал насоса вращается в двух шарикоподшипниковых узлах, размещенных в расточках корпуса.

Для предотвращения протечек по валу насоса устанавливается торцовое уплотнение. Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны привода. Присоединительные размеры фланцев -по ГОСТ12815-80.

Применение ЦВК

● для питания котлов малой мощности на объектах теплоэнергетики

● для обеспечения циркуляции теплоносителя в системах теплоснабжения на предприятиях ЖКХ

● для поддержания давления в системах водоснабжения жилых и промышленных объектов

Особенности/преимущества ЦВК

● применение центробежного колеса на входе в насос позволило улучшить кавитационную характеристику насоса;

● применение комплектующих проверенных поставщиков позволяет гарантировать надежную эксплуатацию.

Марки	ЦВК 4/112	ЦВК 5/125	ЦВК 6,3/160
Подача (номин.), м³/ч	14,4	18	22,7
Напор, м	112	125	160
Мощность потребляемая насосом (макс.), кВт	17	21	29
Частота вращения, об/мин	2950	2950	2950
Частота вращения, c˜¹	49	49	49
Давление на входе в насос, кгс/см², не более	2,5	2,5	2,5
Давление на выходе из насоса, МПа, не более	2,05	2,08	2,15
Давление на выходе из насоса, кгс/см² не более	20,5	20,8	21,5
КПД насоса, %	40	43	44
Напряжения сети, В	220/380/660
Частота тока, Гц	50	50	50
Вид тока	переменный
Допускаемый кавитационный запас, м, не более	2,6	2,8	3

Условное обозначение ЦВК

Например ЦВК 6,3/160У3.1 ТУ26-06-1280-87 , где

● ЦВК – тип насоса (центробежно-вихревой консольный);

● 6,3 – подача, л/с;

● 160 – напор, м;

● У3.1– климатическое исполнение и категория размещения.
