Шестеренные насосы Ш, НМШ, НМШФ, НМШГ
Шестеренные насосы Ш, НМШ, НМШФ, НМШГ
Шестеренные насосы Ш, НМШ, НМШФ, НМШГ предназначены для перекачивания нефтепродуктов (нефть, мазут, масло, дизельное топливо), насосы для высоковязких сред.

Описание насоса
Насосы шестеренные Ш, НМШ, НМШФ, НМШГ производства АО «ГМС Ливгидромаш» предназначены для перекачивания нефтепродуктов (нефть, мазут, масло, дизельное топливо), насосы для высоковязких сред. Область применения шестерённых насосов Ш, НМШ, НМШФ, НМШГ: для нефтегазовой отрасли (перекачка нефти/нефтепродуктов, нефтепереработка, нефтехимия), для металлургии и горнодобывающей промышленности.

Назначение Ш, НМШ, НМШФ, НМШГ
Шестеренные насосы типа Ш, НМШ, НМШФ, НМШГ и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, масло ОМТИ, дизельное топливо, нефть, мазут) и других жидкостей, обладающих смазывающей способностью (магнитного лака, красок),  в том числе и легкозастывающих (битум, пек, рубракс и т.п. – насосы НМШГ с обогревом )без механических примесей и не вызывающих коррозию рабочих органов насоса.
Вязкость перекачиваемой жидкости  – от 0,018・10-4 до 35,00・10-4 м2/с (1,08…470°ВУ) температурой до +70°С (для некоторых насосов – до 250°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний  – мощностью электродвигателя и всасывающей способностью насоса. При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо оговорить с заводом-изготовителем.

Насосы и агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-9.

Насосы и агрегаты выпускаются в климатическом исполнении У, категории размещения 2, 3 или Т2, Т5 по ГОСТ 15150-69. Насосы для заказов Российского морского регистра судоходства (РМРС) насосы (агрегаты) изготавливаются в климатическом исполнении ОМ категория размещения 2, 5 ГОСТ15150-69, и могут устанавливаться на судах морского флота с неограниченным районом плавания, а также в машинном и котельном отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
По заказу потребителя насосы могут поставляться в исполнении для эксплуатации во взрывоопасных и пожароопасных производствах в зонах классов В-1а, В-1б, В-1г, В-II по ПУЭ.

Конструкция Ш, НМШ, НМШФ, НМШГ

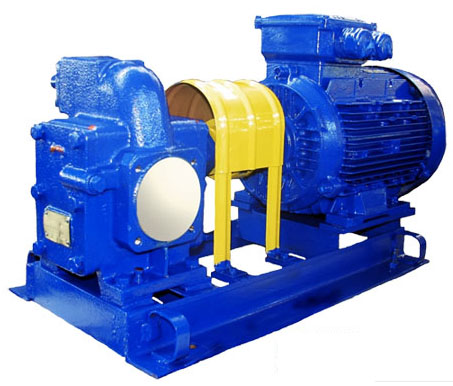

Электронасосный агрегат состоит из шестеренного насоса  и электродвигателя, которые смонтированы :

● для насосов Ш, НМШ, НМШГ – на общей плите (раме) и муфты, защищенной кожухом;
● для насосов НМШФ – с помощью фонаря (сварного или литого) и муфты.

По заказу потребителя может быть поставлен насос в сборе с муфтой или без муфты, без электродвигателя и плиты (рамы) или без фонаря.
По принципу действия шестеренный насос – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость под давлением атмосферы заполняет впадины между зубьями и в них перемещается со стороны входа на сторону выхода. На выходе при зацеплении зубьев происходит выдавливание жидкости в систему.

Насос состоит из следующих основных деталей и узлов: рабочего механизма, корпуса с крышкой задней и стойкой, предохранительного и разгрузочного клапанов, торцового уплотнения.

Торцовое уплотнение может быть как импортного, так и собственного производства. По требованию заказчика возможна сальниковая набивка (максимально допустимое давление среды 2,0 МПа (20 кгс/см2), для масла ОМТИ не поставляется).
Рабочий механизм состоит из двух роторов – ведущего и ведомого и втулок (подшипников скольжения).
С торцов корпус закрывается крышкой задней и стойкой. Для насоса НМШГ c торцов корпус закрывается передней и задней крышкой.

Применение Ш, НМШ, НМШФ, НМШГ
● предназначены для перекачивания нефтепродуктов (минеральные масла, мазут) дизельное топливо и др. с вязкостью от 1,08 до 470°Ву) на предприятиях нефтепереработки
● на предприятиях теплоснабжения для подачи топочного мазута, дизельного топлива в котельных установках
● для разгрузки/перевалки нефтепродуктов на транспортировочных терминалах
● для обеспечения подачи смазывающих жидкостей в системы смазки высоконагруженных машин и механизмов(турбины, прокатные станы и т. п.)
● для обеспечения подачи смазывающих жидкостей в системы смазки высоконагруженных машин и механизмов(турбины, прокатные станы и т. п.)
● в стационарных установках на асфальтобетонных заводах и передвижных битумовозах (насос НМШГ 120-10 – аналог ДС-125)

Особенности/преимущества Ш, НМШ, НМШФ, НМШГ
● простота конструкции обеспечивает его высокую надёжность.
● высокий КПД достигается благодаря применению гидроподжима для адаптации зазоров
● насосы практически не требуют техобслуживания
● компактные размеры насосов позволяют использовать их в ограниченном пространстве
● для насосов НМШГ 120-10 (аналог ДС-125) – по характеристикам и габаритно-присоединительным размерам аналогичен битумному насосу ДС-125, имеет реверсивное направление вращения (вход с любой стороны)
Марки
Подача, м³/ч, не менее
Мощн. потребл. насосом (макс), кВт
Частота вращ., об/мин
Давл. на выходе из насоса, МПа, не более
Давл. на выходе из насоса, кгс/см² не более
Давл. полного переп., МПа
КПД насоса, %
Напряж. сети, В
Частота тока, Гц
Масса, кг
Кинематич. вязкость перекач. среды (расчет.), °ВУ
НМШ 2-40- 1,6/16
1.6
114501162.460
220/380
5010
НМШ 5-25- 2,5/6
2.5
0980060.956
220/380
50
10
НМШ 5-25- 4,0/4
4.0
11450040.6
56
220/380
50
10
НМШ 5-25- 4,0/10
4.0
114501101.570
220/380
50
10
НМШ 5-25- 4,0/25
4.0
3
1450
2253.75 81.5
220/380
50
10
НМШ 8-25- 6,3/2,5
6.3
1
1450
0.252.50.5550
220/380
50
10
НМШ 8-25- 6,3/10
6.3
2
1450
1101.575
220/380
50
10
НМШ 8-25-6,3/25
6.3
5
1450
2253.7581
220/380
50
10
НМШ 12-25- 10/4
10
4
1450
040.637
220/380
50
10
НМШ 12-25- 10/10
10
7.5
1450
1101.557
220/380
50
10
НМШ 32-10-18/4-1
184.5
980

40.6
52

10
НМШ 32-10-18/4-5
18
4.5
980

4
0.6
52

10
НМШ 32-10-18/6-1
18
5.5
980

60.9
62

10
НМШ 32-10-18/6-5
18
5.5
980

6
0.9
62

10
НМШ 32-10-18/10-1
18
7.5
980

10 1.5
70

10
НМШ 32-10-18/10-5
18
7.5
980

10
1.5
70

10
НМШГ 8-25
0,15…1,7
040…400

2
18380
50


НМШГ 20-25
0,8…14
1.1
150…300

1.6

20
380
50
140

НМШГ 20-25-14/10
146.2
980

10
65
380
50


НМШГ 120-10
3010415

6
50
220/380
50

10
НМШФ 0,6-25- 0,25/10Ю
0.18
0.50
980
110 1.5
20
220/380
50

10
НМШФ 0,6-25- 0,25/25Ю
0.18
0.35
980
2253.75
32
220/380
50

10
НМШФ 0,6-25- 0,40/25Ю
0.28
0.72
1450
225
3.75
35
220/380
50

10
НМШФ 0,8-25- 0,63/10Ю
0.44
0.85
1450
1101.5
30
220/380
50

10
НМШФ 0,8-25- 0,63/25Ю
0.44
0.60
1450
2253.75
40
220/380
50

10
Ш 3,2-25- 0,6/6К-Рп-1
 0,06…0,6
0.48
 80…400
06922
380
50
17.5
10
Ш 3,2-25- 0,6/6К-Рп-1М
 0,06…0,6
0.48
80…400
06922
380
50
17.5
10
Ш 3,2-25- 1,6/16К-1
1.6
1.16
930
11624
60
380
50
17.5
10
Ш 40-4- 19,5/4-1
19.5
5980
040.6
50220/ 380
50
53
10
Ш 40-4Т- 19,5/4-1
19.5
5
980
0
40.6
50
220/ 380
50
50
10
Ш 40-4- 19,5/4-5
19.5
5
980
0
4
0.6
50
220/ 380
50
53
10
Ш 40-4Т- 19,5/4-5
19.5
5
980
0
4
0.6
50
220/ 380
50
53
10
Ш 40-4- 19,5/4-7
19.5
5
980
0
4
0.6
50
220/ 380
50
50
10
Ш 40-4- 19,5/4-10
19.5
5
980
0
4
0.6
50
220/ 380
50
53
10
Ш 40-4Т-19,5/4-10
19.5
5
980
0
4
0.6
50
220/ 380
50
53
10
Ш 40-4- 19,5/4-11
19.5
5
980
0
4
0.6
50
220/ 380
50
53
10
Ш 40-4Т -19,5/4-11
19.5
5
980
0
4
0.6
50
220/ 380
50
53
10
Ш 40-4- 19,5/4Б-1
19.5
5
980
0
4
0.6
50
220/ 380
50
53
10
Ш 40-4- 19,5/4Б-5
19.5
5
980
0
4
0.6
50
220/ 380
50
53
10
Ш 40-4- 19,5/4Б-7
19.5
5
980
0
4
0.6
50
220/ 380
50
53
10
Ш 40-4- 19,5/4Б-10
19.5
5
980
0
4
0.6
50
220/ 380
50
53
10
Ш 40-4- 19,5/4Б-11
19.5
5
980
0
4
0.6
50
220/ 380
50
53
10
Ш 40-4- 19,5/6
19.5
5
980
0
60.9
50
220/ 380
50
53
10
Ш 40-4- 19,5/6Б
19.5
5
980
0
6
0.9
50
220/ 380
50
53
10
Ш 80-2,5- 37,5/2,5-1
37.5
5
980
2.5
0.4
49
220/ 380
50
93
10
Ш 80-2,5- 37,5/2,5Б-1
37.5
6.7
980
2.5
0.4
49
220/ 380
50
93
10
Ш 80-2,5Т-37,5/2,5-1
37.5
6.7
980
 0.25
2.5
0.4
49
220/ 380
50
85
10
Ш 80-2,5- 37,5/2,5-5
37.5
6.7
980

2.5
0.4
49
220/ 380
50
93
10
Ш 80-2,5- 37,5/2,5Б-5
37.5
6.7
980

2.5
0.4
49
220/ 380
50
93
10
Ш 80-2,5Т-37,5/2,5-5
37.5
6.7
980
0.25
2.5
0.4
49
220/ 380
50
85
10
Ш 80-2,5- 37,5/2,5-10
37.5
6.7
980

2.5
0.4
49
220/ 380
50
93
10
Ш 80-2,5- 37,5/2,5Б-10
37.5
6.7
980

2.5
0.4
49
220/ 380
50
93
10
Ш 80-2,5Т-37,5/2,5-10
37.5
6.7
980
0.25
2.5
0.4
49
220/ 380
50
85
10
Ш 80-2,5- 37,5/2,5-11
37.5
6.7
980

2.5
0.4
49
220/ 380
50
93
10
Ш 80-2,5- 37,5/2,5Б-11
37.5
6.7
980

60.9
60
220/ 380
50
93
10
Ш 80-2,5Т-37,5/2,5-11
37.5
6.7
980
0.25
2.5
0.4
49
220/ 380
50
85
10
Ш 80-2,5- 30/6-10
37.5
6.7
980

2.5
0.4
49
220/ 380
50
93
10
Ш 80-2,5- 30/6Б-10
37.5
10
980

6
0.9
60
220/ 380
50
93
10
Ш 80-2,5- 30/6-11
37.5
6.7
980

2.5
0.4
49
220/ 380
50
93
10
Ш 80-2,5- 30/6Б-11
37.5
6.7
980

2.5
0.4
49
220/ 380
50
93
10
Условное обозначение Ш, НМШ, НМШФ, НМШГ
Например  Ш 40-4Т-19,5/4Б-1 У3 ТУ 26-06-1087—84, где :

Ш – Обозначение типа насоса:

● Ш – шестеренный,
● НМШ – насос масляный шестеренный на лапах,
● НМШФ – насос масляный шестеренный фланцевый,
● НМШГ – насос масляный шестеренный с обогревом (охлаждением) корпуса.
40 – подача насоса в л на 100 об;
4 – наибольшее давление насоса, кгс/см2
T – конструктивное исполнение насоса: Т – до t=250°С,

● 1 – для масла ОМТИ,
● 2 – одинарное торцовое уплотнение с дополнительным уплотнением,
● 3 – с сальниковой набивкой,
● 4 – на давление 40 кгс/см2
19,5 – подача насоса в агрегате, м3/ч
4 – давление на выходе из насоса в агрегате, кгс/см2
Б – условное обозначение материала проточной части насоса:

● без обозначения – чугун,
● Б – бронза,
● Ю – алюминий и его сплавы,
● К – нержавеющая сталь
1 – модификация агрегата по типу привода (Рп – регулируемая подача)
У3 – климатическое исполнение и категория размещения по ГОСТ15150—69
