Конденсатные насосы 1Кс предназначены для перекачивания чистой, горячей воды и конденсат в ЖКХ, теплоэнергетики, водном хозяйстве, водоснабжение, циркуляция, питание котлов и др.

Описание насоса

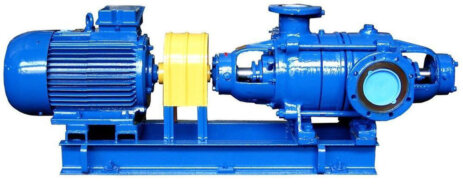

Насосы 1Кс конденсатные производства АО «ГМС Ливгидромаш» (Россия) предназначены для перекачивания воды (чистая, горячая, питательная), конденсата. Область применения конденсатных насосов 1Кс: питание паровых котлов в котельных, перекачивание конденсата, тепловая энергетика.

Назначение насосов 1Кс

Насосы конденсатные 1Кс предназначены для перекачивания конденсата или пресной воды температурой до 433 К (+160°С) с рН 6,8…9,2, с содержанием твердых включений концентрацией не более 5 мг/л с максимальным размером до 0,1 мм и микротвердостью не более 6,5 ГПа.

Насосы (агрегаты) применяются в пароводяных сетях электростанций, работающих на органическом топливе. Насосы (агрегаты) относятся к изделиям вида 2, восстанавливаемые по ГОСТ 27.003-90. Общие требования безопасности насосов и агрегатов соответствуют ГОСТ 31839-2012.

Агрегаты изготавливаются в климатическом исполнении УХЛ для эксплуатации в помещениях категории размещения 4 по ГОСТ 15150-69. Агрегаты могут эксплуатироваться в районах с сейсмичностью до 8 баллов по МSК-84. Насосы 1Кс и агрегаты электронасосные на их основе не предназначены для эксплуатации во взрывоопасных и пожароопасных производствах.

Конструкция 1Кс

Насосный агрегат 1Кс состоит из насоса и приводного двигателя, установленных на общей фундаментной раме (плите) и соединенных при помощи упругой втулочно-пальцевой муфты для насосов 1Кс12-…, 1Кс20-…, 1Кс32, 1Кс50 и 1Кс80 и упругой муфты со звездочкой для насоса 1Кс20.

Насос 1Кс — центробежный, горизонтальный, секционный, с односторонним расположением рабочих колес. Принцип действия насоса заключается в преобразовании механической энергии привода в гидравлическую энергию жидкости. Всасывающий патрубок находится в корпусе всасывания и направлен вправо от горизонтальной оси насоса, если смотреть со стороны привода. Нагнетательный патрубок находится в корпусе нагнетания и направлен вертикально вверх.

В насосах 1Кс12-…, 1Кс20-… всасывающий патрубок расположен в корпусе всасывания и направлен влево (или вправо) от горизонтальной оси насоса, если смотреть со стороны привода. Нагнетательный патрубок находится в корпусе нагнетания и направлен вертикально вверх. Конструкция насосов позволяет выполнить сборку как с всасывающим патрубком (корпусом всасывания) со стороны двигателя, так и с напорным патрубком (корпусом нагнетания) со стороны двигателя.

Опорные лапы в насосах 1Кс20, 1Кс32, 1Кс50 и 1Кс80 прилиты снизу к корпусам всасывания и нагнетания, в насосах 1Кс12-… и 1Кс20-… – к кронштейну. Герметичность стыков секций, корпуса всасывания, корпуса шнека и корпуса нагнетания обеспечивается кольцами из теплостойкой резины. На валу насоса закреплены рабочие колеса, шнек, втулки, детали уплотнения, крепежные детали, а в насосах 1Кс20, 1Кс12-… и 1Кс20-… и разгрузочный барабан. Между колесом последней ступени и барабаном предусмотрен зазор, являющийся компенсатором температурных напряжений при нагреве рабочих колес перекачиваемым конденсатом. Опорами вала в насосах 1Кс20, 1Кс32, 1Кс50 и 1Кс80 служат сферические подшипники, в насосах 1Кс12-…, 1Кс20-… со стороны корпуса нагнетания — радиально-упорные. Разгрузка рабочих колес от осевых сил в насосах 1Кс20, 1Кс12-… и 1Кс20-… осуществляется с помощью барабана.

В насосах 1Кс50, 1Кс32 и 1Кс80 применяются разгруженные рабочие колеса (отверстия вокруг ступицы колеса). Остаточные осевые силы воспринимаются подшипниками. Направление вращения для насосов 1Кс20- правое (по часовой стрелке), для насосов 1Кс50, 1Кс32 и 1Кс80 — левое (против часовой стрелки), если смотреть со стороны двигателя.

Направление вращения насосов 1Кс12-…, 1Кс20-…стандартное левое (всасывающий патрубок возле двигателя), но конструкция насосов позволяет выполнить сборку и с правым направлением вращения (напорный патрубок возле двигателя).

Присоединительные размеры фланцев насосов 1Кс20, 1Кс32, 1Кс50 и 1Кс80 всасывающего и напорного патрубков выполнены по ГОСТ 33259-2015 исполнение F (по ГОСТ12815-80 исполнение 3), насосов 1Кс12-…, 1Кс20-…- по ГОСТ 33259-2015 исполнение В (по ГОСТ12815-80 исполнение 1).

Концевые уплотнения насоса — сальниковые. Сальниковая набивка состоит из отдельных колец, изготовленных из материала марки ГРАФЛЕКС Н1200 ТУ 2573-004-13267789-03, между кольцами набивки установлено кольцо сальника (кольцо гидрозатвора) к которому, для исключения возможности подсоса воздуха, а также для охлаждения подводится конденсат или химически обессоленная вода.

Применение 1Кс

● Для перекачки конденсата и горячей воды в пароводяных сетях электростанций

● Для перекачки конденсата и горячей воды в котельных промышленных предприятий

● Для перекачки конденсата на предприятиях теплоэнергетики

Особенности/преимущества 1Кс

● Низкое значение допустимого кавитационного запаса

Условное обозначение 1Кс

Например: 1КсВ 125-71-3 УХЛ 4

● 1 — порядковый номер модернизации;

● КсВ — наименование серии насосов;

● 125 — подача, м3/ч;

● 71 — напор, м;

● 3 — конструктивное исполнение:

● 3 – металлофторопластовые подшипники скольжения;

● 4 – твердосплавные подшипники скольжения.

● УХЛ — климатическое исполнение;

● 4 — категория размещения.

Технические характеристики насосов 1Кс:

Марки	Подача (номин.), м³/ч	Напор, м	Мощн. потребл. насосом (макс.), кВт	Частота вращения, об/мин	КПД насоса, %	Допуск. кавитационный запас, м, не более
1Кс 12-50-…	12	50	5.1	2900	45	1,2 (1,6*)
1Кс 12-110-…	12	110	9.3	2900	45	1,2 (1,6*)
1Кс 20-50-…	20	50	6.5	2900	53	1,4 (1,8*)
1Кс 20-110-…	20	110	13.5	2900	53	1,4 (1,8*)
1Кс 20-50	20	50	5.7	2900	58	1.5
1Кс 20-110	20	110	13.5	2900	58	1.5
1Кс 32-150	32	150	25	2900	66	1.6
1Кс 50-55	50	55	14	2900	65	1.6
1Кс 50-110	50	110	25	2900	65	1.6
1Кс 80-100	80	100	39.8	2900	66	1.6
1Кс 80-155	80	155	63	2900	66	1.6

* — исполнение без шнека (…-2); Пример: 1Кс 12-50-2
