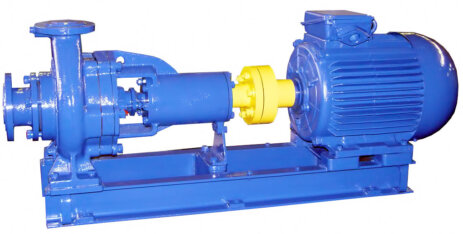

СМС свободно-вихревые водяные
Насосы СМС применяются для дренажа, канализации, в металлургии, горном деле.
Описание насоса
Насосы СМС свободно-вихревые водяные для дренажа, канализации производства АО «ГМС Ливгидромаш» (Россия) предназначены для перекачивания чистой или загрязненной воды, канализационных стоков, воды с нефтепродуктами. Область применения насосов СМС: дренаж, канализация, металлургия, горное дело.
Назначение СМС свободно-вихревые водяные
Насосы свободно-вихревые типов СМС и агрегаты электронасосные на его основе предназначены для перекачивания городских и производственных сточных масс и других неагрессивных жидкостей плотностью до 1050 кг/м3 с рН=5-10, с температурой до 363К (90°С) несущих достаточно крупные посторонние предметы и с содержанием абразивных частиц размером до 5 мм. не более 1% по массе. Предельная концентрация перекачиваемой массы 8%. Предельное содержание газа в перекачиваемой среде 5%.
Насосы могут применяться и в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.
Насосы (агрегаты) относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении УХЛ для эксплуатации в помещениях категории размещения 4 по ГОСТ 15150-69 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.
Насосы типа СМС и агрегаты электронасосные на их основе не предназначены для установки во взрывоопасных и пожароопасных помещениях. Насосы и агрегаты разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ26-06-2011-79.
Конструкция СМС свободно-вихревые водяные
Насосы типа СМС – центробежные, горизонтальные, консольные, с сальниковым уплотнением вала. Корпус насоса СМС представляет чугунную отливку, в которой выполнены вход в насос и выходной патрубок, спирально-кольцевой отвод и опорные лапы. Вход в насос расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения колеса. Корпуса насосов СМС и СМ одинаковы.
Рабочее колесо – свободно-вихревого типа (открытое), смещено в осевом направлении относительно спирального корпуса насоса, что позволяет применять насос для перекачивания жидкостей с достаточно крупными посторонними предметами. Рабочее колесо крепится на валу при помощи гайки-обтекателя.
Ротор насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Опорами ротора служат два радиально – упорных подшипника, установленных в кронштейне. Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны электродвигателя.
Присоединительные размеры фланцев – по ГОСТ12815-80, тип I.
Применение СМС свободно-вихревые водяные
● в системах водоотведения канализационных стоков промышленных и хозяйственных объектов (структуры ЖКХ, муниципальные водоканалы)
● в дренажных системах для очистки сточных вод
● для перекачивания и дренирования канализационных стоков на промышленных предприятиях включая предприятия металлургической и нефтеперерабатывающей отраслей
Особенности/преимущества СМС свободно-вихревые водяные
● По сравнению с насосами СМ допускают работу на жидкостях с достаточно крупными примесями. Вынос рабочего колеса за проточную часть корпуса насоса снижает риск заклинивания, и засорения проточной части
Условное обозначение СМС свободно-вихревые водяные
Например СМС 150-125-315 УХЛ4 ТУ 3631-196-05747979-2003, где:
● СМС – сточно-массный смерчевый (свободно-вихревой);
● 150 – диаметр входного патрубка, мм;
● 125 – диаметр выходного патрубка, мм;
● 315 – диаметр рабочего колеса (условный), мм;
● УХЛ – климатическое исполнение;
● 4 – категория размещения.
Марки | Подача (номин.), м³/ч | Напор, м | Давл. на входе в насос, кгс/см², не более | Мощн. потребл. насосом (макс.), кВт | Частота вращ., об/мин | Частота вращ., c˜¹ | КПД насоса, % | Напряж. сети, В | Напряж. сети, В | Частота тока, Гц | Допуск. кавитац. запас, м, не более | Размер проходного сечения, мм |
| СМС 80-50-200 | 90 | 60 | 2.5 | 35 | 2900 | 48.3 | 54 | 380 | 220/380 | 50 | 5 | 50 |
| СМС 150-125-315 | 200 | 32 | 2.5 | 46 | 1450 | 24.2 | 57 | 380 | 220/380 | 50 | 7 | 75 |
