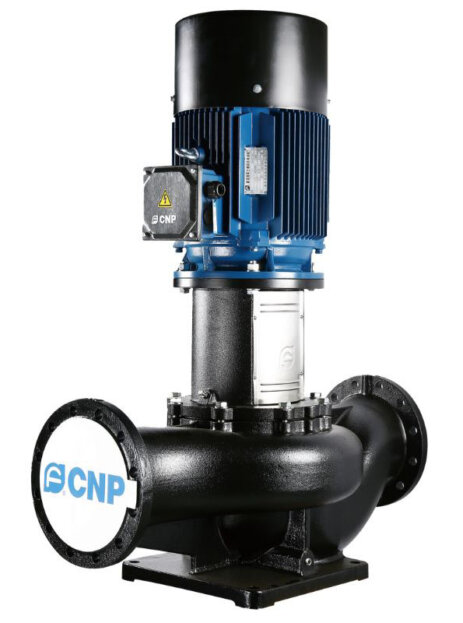

Циркуляционные насосы TD

Циркуляционные насосы TD

Циркуляционные насосы TD применяются для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей в системах водоснабжения, отопления и др., в химической, пищевой промышленности и т.д.

Описание насоса

Одноступенчатые центробежные вертикальные «in-line» насосы TD производства CNP (Китай) оборудованные стандартным электродвигателем и торцевым уплотнением. Конструкция насосов CNP TD с «сухим» ротором делает их менее чувствительными к включениям в перекачиваемой среде, по сравнению с подобными насосами с «мокрым» ротором. Насосы сконструированы так, чтобы их можно было снять с трубопровода без разборки системы. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены лишь одним человеком.

Условия эксплуатации TD:

Подходит для работы с чистыми, маловязкими, неагрессивными и взрывобезопасными жидкостями без твёрдых или длинноволокнистых включений. Жидкость не должна механически или химически воздействовать на материал насоса. Если кинематическая вязкость или плотность перекачиваемой среды выше, чем у воды, гидравлические характеристики насоса снижаются, а потребляемая мощность — увеличивается.

● Температура перекачиваемой жидкости: от -15 ° С до 110° С;

● Максимальное рабочее давление: 12 бар;

● Максимальная температура окружающей среды: +40° С;

● Максимальная высота над уровнем моря: 1 000 м;

● Направление вращения: по часовой стрелке (смотреть вниз со стороны двигателя).

Область применения TD:

Центробежные насосы CNP TD — универсальный продукт, который может перекачивать различные среды: от водопроводной воды до промышленных жидкостей. В основном используется в качестве оборудования для перекачки, нагнетания и циркуляции.

● Циркуляционные контуры котельных;

● Центральные тепловые пункты;

● Подкачивающие насосные станции систем центрального отопления;

● Контуры циркуляции технологического охлаждения (градирни-теплообменники);

● Системы циркуляции кондиционирования (чиллер-фанкойл);

● Возможно применение в системах пожаротушения и повышения давления.

Конструкция TD:

Насосный агрегат состоит из проточной части и вертикального асинхронного электродвигателя. Соединение вала двигателя и проточной части может быть реализовано несколькими способами, в зависимости от типоразмера:

● TD32-TD150: удлиненная конструкция вала проточной части;

● TD200-300: соединение с помощью муфты.

Всасывающий и напорный патрубки расположены соосно на одной высоте относительно основания насоса (“in-line”), что позволяет осуществлять обслуживание без полной разборки гидравлической системы. Основными элементами проточной части являются: рабочее колесо закрытого типа, изготовленное при помощи литья (может быть выполнено из чугуна или нержавеющей стали); корпус насоса (чугун), включающий подводящее и отводящее устройство (спиральный отвод); вал насоса из нержавеющей стали; торцевое уплотнение.

В насосах TD 125-150 (по запросу), в TD 200-300 (в стандарте) применено картриджное торцевое уплотнение, которое значительно упрощает сервисное обслуживание. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены одним человеком.

Электродвигатель TD:

В качестве привода насосного агрегата используется трехфазный асинхронный электродвигатель.

● Класс энергоэффективности IE2 (IE3 по запросу);

● Степень защиты: IP55;

● Класс изоляции: F;

● Стандартное напряжение 50 Гц: 1х220 В; 3×220/380 В; 3×380 В.

Диапазон гидравлических характеристик насосов TD

Технические характеристики центробежных вертикальных «in-line» насосов TD

№	Модель	Q [m3/ч]	H [м]	n [об/мин]	Напряжение[В]
					1×220 В	3×380 В
					P2 [кВт]	Р2 [кВт]
1	TD32-14G/2	8	14	2900	0.75	0.75
2	TD32-18G/2	8	18		1.1	1.1
3	TD32-21G/2	12.5	21		1.5	1.5
4	TD32-26G/2	12.5	26		2.2	2.2
5	TD32-33G/2	12.5	33			3
6	TD32-40G/2	12.5	40			4
7	TD32-50G/2	12.5	50			5.5
8	T040-14G/2	8	14		0.75	0.75
9	T040-16G/2	12.5	16		1.1	1.1
10	TD40-21G/2	12.5	21		1.5	1.5
11	TD40-20G/2	20	20		2.2	2.2
12	TD40-26G/2	20	26			3
13	TD40-30G/2	25	30			4
14	TD40-36G/2	25	36			5.5
15	TD40-48G/2	25	48			7.5
16	TD50-32G/2	12.5	32			3
17	TD50-39G/2	12.5	39			4
18	T050-49G/2	12.5	49			5.5
19	TD50-59G/2	12.5	59			7.5
20	TD50-80G/2	12.5	80			11
21	TD50-12G/2	16	12		1.1	11
22	TD50-15G/2	20	15		1.5	1.5
23	TD50-18G/2	25	18		2.2	2.2
24	TD50-24G/2	25	24			3
25	TD50-28G/2	30	28			4
26	TD50-35G/2	30	35			5.5
27	TD50-40G/2	35	40			7.5
28	TD50-50G/2	40	50			11
29	TD50-60G/2	50	60			15
30	TD50-70G/2	50	70			18.5
31	TD50-81G/2	50	81			22
32	TD65-37G/2	25	37			5.5
33	TD65-48G/2	25	48			7.5
34	TD65-15G/2	30	15		2.2	2.2
35	TD65-20G/2	30	20			3
36	TD65-22G/2	40	22			4
37	TD65-30G/2	40	30			5.5
38	TD65-34G/2	50	34			7.5
39	TD65-41G/2	50	41			11
40	TD65-51G/2	50	51			15
41	TD65-61G/2	50	61			18.5
42	TD65-68G/2	50	68			22
43	TD65-85G/2	50	85			30
44	TD80-41G/2	50	41			11
45	TD80-48G/2	50	48			15
46	TD80-13G/2	50	13			3
47	TD80-18G/2	50	18			4
48	TD80-23G/2	50	23			5.5
49	TD80-29G/2	50	29			7.5
50	TD80-32G/2	70	32			11
51	TD80-38G/2	80	38			15
52	TD80-47G/2	80	47			18.5
53	TD80-54G/2	80	54			22
54	TD80-67G/2	80	67			30
55	TD100-9/2	50	9		2.2	2.2
56	TD100-15/2	60	15			4
57	TD100-17G/2	80	17			5.5
58	TD100-22G/2	80	22			7.5
59	TD100-27/2	100	27			11
60	TD100-33/2	100	33			15
61	TD100-40G/2	100	40			18.5
62	TD100-48G/2	100	48			22
63	TD100-52G/2	130	52			30
64	TD125-11G/4	120	11	1 450		5.5
65	TD125-14G/4	120	14	1 450		7.5
66	TD125-19G/4	140	19	1480		11
67	TD125-22G/4	160	22			15
68	TD125-28G/4	160	28			18.5
69	TD125-32G/4	160	32			22
70	TD125-40G/4	160	40			30
71	TD125 48G/4	160	48			37
72	TD150-12.5G/4	200	12.5			11
73	TD150-17G/4	200	17			15
74	TD150-22G/4	200	22			18.5
75	TD150-25/4	200	25			22
76	TD150-33/4	200	33			30
77	TD150-40/4	200	40			37
78	TD150-50/4	200	50			45
79	TD200-16/4	300	16			18.5
80	TD200-19/4	300	19			22
81	TD200-24/4	300	24			30
82	TD200-31/4	300	31			37
83	TD200-36/4	300	36			45
84	TD200-47/4	300	47			55
85	TD200-53/4	300	53			75
86	TD200-12.5/4	400	12.5			22
87	TD200-20/4	400	20			30
88	TD200-23/4	400	23			37
89	TD200-27/4	400	27			45
90	TD200-32/4	400	32			55
91	TD200-43/4	400	43			75
92	TD200-50/4	400	50			90
93	TD250-16/4	500	16			30
94	TD250-19/4	500	19			37
95	TD250-22/4	500	22			45
96	TD250-29/4	500	29			55
97	TD250-36/4	500	36			75
98	TD250-47/4	500	47			90
99	TD250-56/4	500	56			110
100	TD250-12.5/4	630	12.5			30
101	TD250-14/4	630	14			37
102	TD250-17/4	630	17			45
103	TD250-20/4	630	20			55
104	TD250-26/4	630	26			75
105	TD250-32/4	630	32			90
106	TD250-40/4	630	40			110
107	TD250-50/4	630	50			132
108	TD300-15/4	900	15			55
109	TD300-20/4	900	20			75
110	TD300-25/4	900	25			90
111	TD300-30/4	900	30			110
112	TD300-35/4	900	35			132
113	TD300-44/4	900	44			160
114	TD300-55/4	900	55			200
