Одноступенчатые насосы NSC

Одноступенчатые насосы NSC

Одноступенчатые насосы NSC применяются для перекачивания воды для систем охлаждения, откачка дождевой воды, системы циркуляции, для подачи и отвода воды, вода для моек, сточная и загрязненная вода и т.п.

Описание насоса

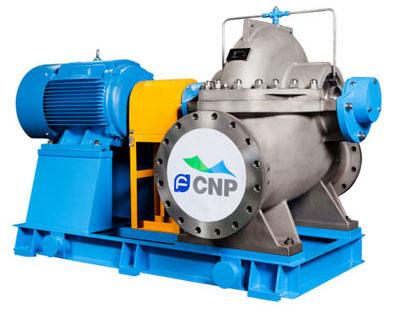

Горизонтальный одноступенчатый насос NSC с рабочим колесом двухстороннего всасывания спирального типа с торцевым разъемом корпуса в горизонтальной плоскости производства CNP (Китай) применяются на водопроводных станциях, ирригационных и осушительных насосных станциях, электростанциях, для промышленного водоснабжения, в системах кондиционирования воздуха, установке доков, системах пожаротушения и многих других областях.

Применение одноступенчатых насосов CNP NSC:

● Производство: вода для систем охлаждения, откачка дождевой воды, системы циркуляции воды –целлюлозно-бумажная промышленность: системы первичной и вторичной очистки, подача фильтрационной воды, установки смешивания;

● Коммунальное хозяйство: насосные станции для подачи и отвода воды, вода для моек, сточная и загрязненная вода;

● Производство электроэнергии: гидротехнические сооружения, градирни, системы охлаждение компонентов, подача технической воды;

● Морское применение: перекачка балластной воды, вода для охлаждения, системы пожаротушения;

● Общее: речная вода, соленая вода, морская вода, системы пожаротушения, водопроводно-канализационные сооружения.

Особенности конструкции насосов CNP NSC:

Насосные агрегаты поставляются на общем рамном основании и состоят из электродвигателя (низковольтного или высоковольтного) и проточной части. Вал электродвигателя соединяется с валом проточной части при помощи муфты (пальцевая/пластинчатая с проставками), которая ограждена защитным кожухом. В качестве опор вала используются подшипники качения.

В зависимости от требований заказчика могут использоваться различные варианты концевых уплотнений вала:

● Сальниковое;

● Двойное сальниковое;

● Торцевое;

● Сбалансированное торцевое;

● Двойное торцевое;

● Тандемное торцевое.

● В зависимости от исполнения также могут применяться различные планы обвязки по API.

Входной и выходной патрубки, расположенные в нижней части корпуса, направлены горизонтально в противоположные стороны. Основной рабочий орган – рабочее колесо двухстороннего всасывания. Отвод спиральный, подвод специальной формы для обеспечения разделения потока на две части. Насос может поставляться в горизонтальном и вертикальном исполнении.

Двигатель одноступенчатых насосов CNP NSC:

В зависимости от требований заказчика и мощности насосный агрегат может быть укомплектован высоковольтным или низковольтным электродвигаталем.

Низковольтный электродвигатель:

● Напряжение 50 Гц: 380 В;

● Класс изоляции: F, H;

● Степень защиты: IP54, IP55;

● Количество полюсов: 2, 4, 6, 8, 10;

● Класс энергоэффективности: IE2, IE3.

● Высоковольтный электродвигатель:

● Напряжение 50 Гц: 6 000 В, 10 000 В;

● Класс изоляции: F, H;

● Степень защиты: IP23, IP54, IP55;

● Количество полюсов: 2, 4, 6, 8, 10, 12;

● Способ охлаждения: IC01, IC81W, IC611.

Условия эксплуатации насосов CNP NSC:

Температура перекачиваемой среды: до 150°С;

Диапазон характеристик:

● Подача: от 50 до 20 000 м3/ч;

● Напор: от 10 до 230 м;

Типы перекачиваемой жидкости:

● чистая вода или другая жидкость похожая по физическим и химическим свойствам;

● абразивосодержащие жидкости (песок, окалину и пр.);

● агрессивная среда (опресненная, солесодержащая, морская вода и пр.);

● высокотемпературная среда (циркуляция воды систем отопления, все виды химической жидкости);

● нефть и нефтепродукты (в соответствии с API 610 BB1);

Максимальное рабочее давление: 5 МПа;

Содержание инородных включений: ≤4%

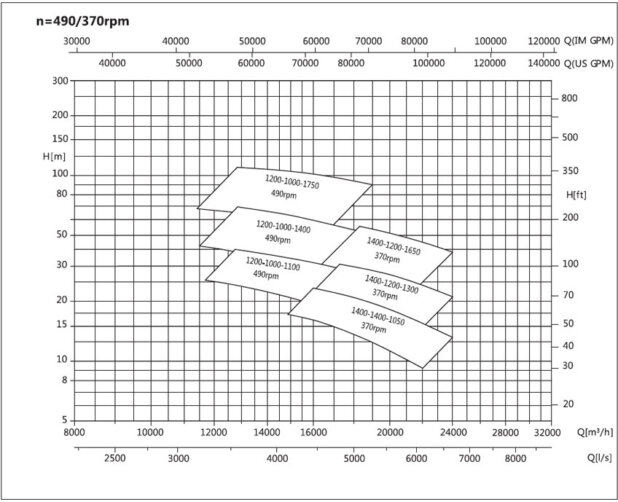

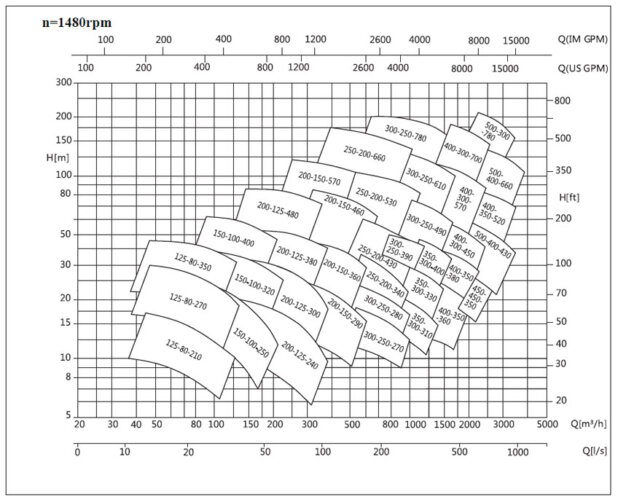

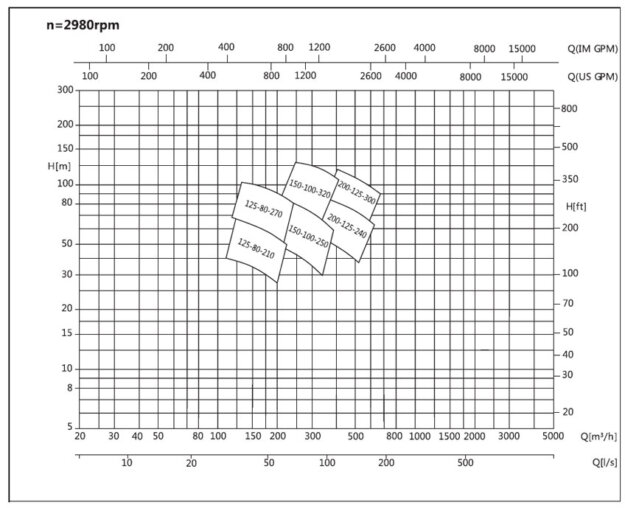

Диапазон гидравлических характеристик CNP NSC

Технические характеристики насосов CNP NSC

Обозначение насоса	Диаметр всасывающего патрубка, мм	Диаметр напорного патрубка, мм	Диаметр рабочего колеса, мм	Номинальн. подача, м3/ч	Номинальн. напор, м	Частота вращения, об/мин	Номинальная мощность, кВт
NSC 125-80-210	125	80	216	165	54	2980	30
NSC 125-80-270	125	80	270	210	90	2980	64
NSC 125-80-350	125	80	345	225	168	2980	130
NSC 150-100-250	150	100	254	320	75	2980	79
NSC 150-100-320	150	100	325	350	134	2980	152
NSC 150-100-400G	150	100	375	343	215	2980	230
NSC 200-125-240	200	125	250	500	75	2980	125
NSC 200-125-300	200	125	301	510	110	2980	183
NSC 200-125-380	200	125	365	575	175	2980	327
NSC 200-150-290	200	150	290	825	90	2980	227
NSC 125-80-210	125	80	216	83	14	1470	3,8
NSC 125-80-270	125	80	270	105	22	1470	8.2
NSC 125-80-350	125	80	345	112	40	1470	16
NSC 150-100-250	150	100	254	170	18	1470	10,2
NSC 150-100-320	150	100	325	200	31	1470	21
NSC 150-100-400	150	100	423	200	49	1470	42
NSC 200-125-240	200	125	250	270	18	1470	15,8
NSC 200-125-300	200	125	301	295	25	1470	25
NSC 200-125-380	200	125	395	275	52	1470	47
NSC 200-125-480	200	125	491	325	86	1470	94
NSC 200-150-290	200	150	290	400	22	1470	28
NSC 200-150-360	200	150	370	450	40	1480	60
NSC 200-150-460	200	150	460	525	75	1480	130
NSC 200-150-570	200	150	585	550	120	1480	222
NSC 250-200-340	250	200	338	700	30	1480	67
NSC 250-200-430	250	200	426	740	57	1480	57
NSC 250-200-530	250	200	530	850	94	1480	250
NSC 250-200-660	250	200	660	810	163	1480	425
NSC 300-250-270	300	250	302	870	25	1480	68
NSC 300-250-280	300	250	321	900	27	1480	77
NSC 300-250-390	300	250	395	1080	43	1480	144
NSC 300-250-490	300	250	490	1150	73	1480	270
NSC 300-250-610	300	250	610	1220	122	1480	430
NSC 300-250-780	300	250	770	1280	214	1480	900
NSC 350-300-310	350	300	310	1240	17	1480	70
NSC 350-300-330	350	300	350	1320	33	1480	135
NSC 400-300-450L	400	300	450	1730	52	1480	290
NSC 400-300-450H	400	300	450	1520	57	1480	277
NSC 400-300-570	400	300	580	1800	105	1480	575
NSC 400-300-700	400	300	700	1840	163	1480	970
NSC 400-350-360	400	350	360	1750	29	1480	155
NSC 400-350-380	400	350	415	1705	46	1480	260
NSC 400-350-520	400	350	558	2660	92	1480	745
NSC 450-450-350	450	450	350	2250	23	1480	170
NSC 500-300-780	500	300	780	2480	213	1480	1650
NSC 500-400-420	500	400	425	2800	50	1480	445
NSC 500-400-540	500	400	570	2900	89	1480	820
NSC 500-400-660	500	400	666	2875	130	1480	1200
NSC 400-350-520	400	350	558	1890	40	980	235
NSC 500-300-920	500	300	920	2960	125	980	1200
NSC 500-400-400	500	400	412	1980	19	980	123
NSC 500-400-420	500	400	425	1800	21	980	127
NSC 500-400-590	500	400	590	2530	44	980	322
NSC 500-400-675	500	400	685	2025	61	980	385
NSC 600-400-740	600	400	750	3120	73	980	180
NSC 600-400-850	600	400	860	3500	110	980	1180
NSC 600-450-640	600	450	660	3400	55	980	570
NSC 600-500-470	600	500	500	4080	21	980	255
NSC 600-500-520	600	500	520	3750	27	980	320
NSC 600-500-550	600	500	540	4375	30	980	400
NSC 600-500-580	600	500	570	4375	39	980	510
NSC 700-500-670	700	500	672	3600	63	980	720
NSC 700-500-940	700	500	940	5130	126	980	2000
NSC 700-600-600	700	600	610	5660	38	980	620
NSC 700-600-740	700	600	782	5500	21	980	1350
NSC 700-700-500	700	700	522	4582	25	980	330
NSC 600-500-550	600	500	540	3330	17	740	200
NSC 600-500-580	600	500	580	3580	22	740	253
NSC 700-600-680	700	600	702	6130	30	740	560
NSC 800-700-750	800	700	750	8000	33	740	840
NSC 800-700-910L	800	700	966	5500	61	740	1068
NSC 800-700-910H	800	700	920	7000	60	740	1250
NSC 700-600-680	700	600	702	4800	16	590	285
NSC 1000-800-940	1000	800	940	12000	34	590	1132
