Насосы ПЭ однокорпусные применяются для питания энергетических котлов, тепловая энергетика.

Описание насоса

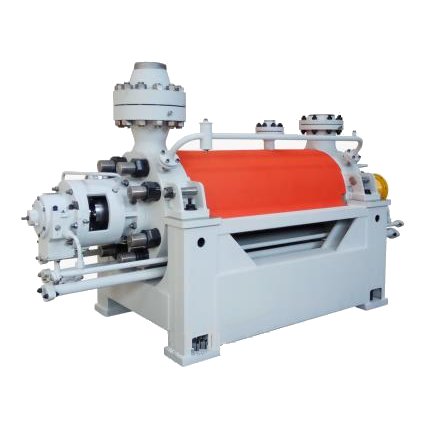

Насосы ПЭ однокорпусные питательные производства АО «ГМС Ливгидромаш» (Россия)

Насосы предназначены для перекачивания воды (чистая, горячая, питательная). Область применения питательных насосов ПЭ однокорпусные: питание энергетических котлов, тепловая энергетика.

Назначение насосов ПЭ однокорпусные

Насосы ПЭ предназначены для перекачивания питательной воды.

Конструкция насосов ПЭ однокорпусные

Насосы центробежные, горизонтальные, однокорпусные многоступенчатые секционные, с последовательным расположением рабочих колес. Входной и напорные патрубки расположены вертикально вверх. Соединение патрубков с трубопроводами – фланцевое.

Подшипниковые опоры для насосов ПЭ однокорпусные:

● ПЭ 10, ПЭ 20 — качения, с консистентной или жидкой кольцевой смазкой;

● ПЭ 30, ПЭ 350 — скольжения, с жидкой кольцевой смазкой, с охлаждением;

● ПЭ 45 … ПЭ 240, ПЭ 260, ПЭ 270 — скольжения, с жидкой кольцевой или принудительной смазкой, с охлаждением;

● ПЭ 315 … ПЭ 720 — скольжения, с принудительной смазкой.

В конструкции всех разрабатываемых насосов в качестве разгрузочного устройства используется гидропята.

Концевые уплотнения вала ПЭ однокорпусные:

● стандартное исполнение — одинарные торцевые уплотнения с охлаждаемыми термобарьерами.

● под заказ — сальниковые; двойные торцевые типа «Тандем» с системой запирания.

Для технологических нужд потребителя возможен отбор воды от промежуточной ступени на требуемые параметры.

Агрегат снабжен системой автоматики и КИП, которая контролирует его работу.

Каждый насос может иметь различное количеством ступеней, тем самым обеспечивается широкое поле работы насоса. Уплотнение стыков секций осуществляется путем металлического контакта в уплотняющих поясках за счет усилия стяжных болтов. В местах возможного размыва крышек предусмотрены эрозионно-стойкие наплавки. Для направленного теплового расширения насоса в нижней части крышек имеются продольные шпонки. Каждая крышка имеет две лапы, опорные поверхности которых лежат в горизонтальной плоскости, проходящей через ось насоса. Опорными лапами корпус крепится к плите. Лапы со стороны входа фиксируются на плиту поперечными шпонками. Во входных крышках выполнены подводные каналы. В напорной крышке крепятся детали гидравлической разгрузки и корпус концевого уплотнения.

Применение ПЭ однокорпусные

● Для подачи питательной воды в котлы ТЭС.

● Данный насос также применим в других областях при схожих параметрах рабочей жидкости.

Условное обозначение ПЭ однокорпусные

Например: ПЭ 270-150-3

● ПЭ — наименование серии насосов;

● 270 — номинальная подача, м3/ч;

● 150 — давление насоса, кгс/см2;

● 3 — порядковый номер модернизации.

Насосы с и без модернизации взаимозаменяемы по присоединительным размерам к фундаменту, входному и напорному патрубкам. Условное обозначение агрегата с насосом ПЭ 270-150-3: Агрегат электронасосный АПЭ 270-150-3, где А — отличительный индекс агрегата.

Технические характеристики насосов ПЭ однокорпусные:

Марки	Подача (номин.), м³/ч	Напор, м	Мощн. потребл. насосом (макс.), кВт	Частота вращения, об/мин	КПД насоса, %	Допуск. кавитац. запас, м, не более
ПЭ 10-10	10	115	9	3000	35	3
ПЭ 10-14	10	153	12	3000	35	3
ПЭ 10-18	10	192	15	3000	35	3
ПЭ 10-22	10	230	18	3000	35	3
ПЭ 10-26	10	268	21	3000	35	3
ПЭ 10-30	10	306	24	3000	35	3
ПЭ 10-34	10	345	26	3000	35	3
ПЭ 10-38	10	383	29	3000	35	3
ПЭ 10-42	10	421	32	3000	35	3
ПЭ 10-46	10	460	35	3000	35	3
ПЭ 20-16	20	172	22	3000	50	4
ПЭ 30-26	30	285	43	3000	53	5
ПЭ 30-35	30	379	57	3000	53	5
ПЭ 30-45	30	474	71	3000	53	5
ПЭ 30-52	30	569	86	3000	53	5
ПЭ 30-60	30	664	100	3000	53	5
ПЭ 30-70	30	758	114	3000	53	5
ПЭ 30-80	30	853	128	3000	53	5
ПЭ 30-90	30	948	143	3000	53	5
ПЭ 30-95	30	1043	157	3000	53	5
ПЭ 30-105	30	1138	171	3000	53	5
ПЭ 30-115	30	1232	185	3000	53	5
ПЭ 30-125	30	1327	200	3000	53	5
ПЭ 30-130	30	1422	214	3000	53	5
ПЭ 45-35	45	380	86	3000	53	4
ПЭ 45-45	45	507	114	3000	53	4
ПЭ 45-60	45	634	143	3000	53	4
ПЭ 45-70	45	760	171	3000	53	4
ПЭ 45-80	45	887	200	3000	53	4
ПЭ 45-90	45	1014	228	3000	53	4
ПЭ 45-105	45	1140	257	3000	53	4
ПЭ 45-115	45	1267	285	3000	53	4
ПЭ 45-130	45	1394	314	3000	53	4
ПЭ 45-140	45	1520	342	3000	53	4
ПЭ 45-150	45	1647	371	3000	53	4
ПЭ 45-160	45	1774	400	3000	53	4
ПЭ 45-175	45	1900	428	3000	53	4
ПЭ 50-70	35	530	81.5	3000	56	4
ПЭ 63-35	63	380	108	3000	59	4.5
ПЭ 63-45	63	507	144	3000	59	4.5
ПЭ 63-60	63	634	180	3000	59	4.5
ПЭ 63-70	63	760	215	3000	59	4.5
ПЭ 63-80	63	887	251	3000	59	4.5
ПЭ 63-90	63	1014	287	3000	59	4.5
ПЭ 63-105	63	1140	322	3000	59	4.5
ПЭ 63-115	63	1267	359	3000	59	4.5
ПЭ 63-130	63	1394	395	3000	59	4.5
ПЭ 63-140	63	1520	430	3000	59	4.5
ПЭ 63-150	63	1647	466	3000	59	4.5
ПЭ 63-160	63	1774	502	3000	59	4.5
ПЭ 63-175	63	1900	538	3000	59	4.5
ПЭ 65-28	65	290	70	2940	66	4
ПЭ 65-40	65	440	107	2960	66	4
ПЭ 65-53	65	580	141	2965	66	4
ПЭ 90-110	90	1100	425	2970	60	5
ПЭ 90-180	90	1900	715	2979	60	5
ПЭ 100-32	100	330	125	2960	69	4
ПЭ 100-53	100	580	207	2980	69	4
ПЭ 150-53	150	580	301	2980	71	5
ПЭ 150-63	150	700	364	2980	71	5
ПЭ 160-140	160	1400	772	3000	72	8.5
ПЭ 180-35	180	380	237	3000	77	7
ПЭ 180-45	180	507	315	3000	77	7
ПЭ 180-60	180	634	394	3000	77	7
ПЭ 180-70	180	760	472	3000	77	7
ПЭ 180-80	180	887	550	3000	77	7
ПЭ 180-90	180	1014	630	3000	77	7
ПЭ 180-105	180	1140	708	3000	77	7
ПЭ 180-115	180	1267	787	3000	77	7
ПЭ 180-130	180	1394	865	3000	77	7
ПЭ 180-140	180	1520	944	3000	77	7
ПЭ 180-150	180	1647	1023	3000	77	7
ПЭ 180-160	180	1774	1100	3000	77	7
ПЭ 180-175	240	1900	1180	3000	77	7
ПЭ 240-35	240	380	361	3000	80	8
ПЭ 240-45	240	507	451	3000	80	8
ПЭ 240-60	240	634	541	3000	80	8
ПЭ 240-70	240	760	631	3000	80	8
ПЭ 240-80	240	887	721	3000	80	8
ПЭ 240-90	240	1014	811	3000	80	8
ПЭ 240-105	240	1140	907	3000	80	8
ПЭ 240-110	240	1210	963	3000	80	8
ПЭ 240-115	240	1267	1008	3000	80	8
ПЭ 240-130	240	1394	1110	3000	80	8
ПЭ 240-140	240	1520	1210	3000	80	8
ПЭ 240-150	240	1647	1310	3000	80	8
ПЭ 240-160	240	1774	1411	3000	80	8
ПЭ 240-175	240	1900	1511	3000	80	8
ПЭ 260-100	220	960	720	3000	76	8
ПЭ 270-150	270	1650	1445	3000	76	11
ПЭ 315-35	315	380	392	3000	79	10
ПЭ 315-45	315	507	523	3000	79	10
ПЭ 315-60	315	634	654	3000	79	10
ПЭ 315-70	315	760	784	3000	79	10
ПЭ 315-80	315	887	915	3000	79	10
ПЭ 315-90	315	1014	1046	3000	79	10
ПЭ 315-105	315	1140	1175	3000	79	10
ПЭ 315-115	315	1267	1306	3000	79	10
ПЭ 315-130	315	1394	1470	3000	79	10
ПЭ 315-140	315	1520	1570	3000	79	10
ПЭ 315-150	315	1647	1700	3000	79	10
ПЭ 315-160	315	1774	1830	3000	79	10
ПЭ 315-175	315	1900	1960	3000	79	10
ПЭ 350-45	350	460	511	3000	82	8
ПЭ 400-185-1	400	2030	2470	2976	80	9
ПЭ 500-28	500	300	497	3000	80	4.5
ПЭ 710-280	710	280	760	3000	80	6
