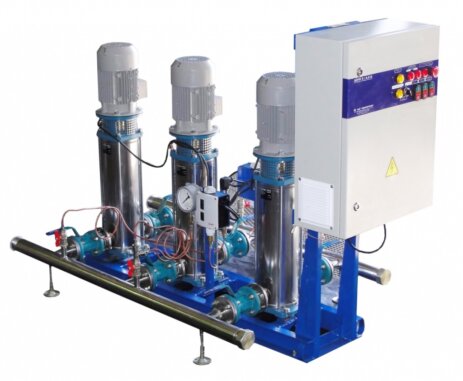

Насосные установки повышения давления АУПД
Насосные установки повышения давления АУПД
Насосные установки АУПД предназначены для автоматического повышения и поддержания необходимого давления в системах водоснабжения.

Описание насоса

Автоматизированные насосные установки повышения давления АУПД производства АО «ГМС Ливгидромаш» предназначены для автоматического повышения и поддержания необходимого давления в системах водоснабжения. Перекачиваемой средой является вода, а также другие жидкости сходные с водой по плотности, вязкости, химической активности, не содержащие минеральных масел, абразивных и волокнистых включений.
Автоматизированная установка повышения давления АУПД обеспечивает выполнение следующих функций:
● поддержание заданного давления и температуры;
● автоматическое включение и выключение насосов при заданных минимальном и максимальном давлении и температуре;
● включение резервного насоса в случае аварии;
● автоматическое чередование насосов;
● запуск насосов в режиме ручного управления;
● защита от превышения тока;
● защита от превышения температуры обмотки двигателя;
● защита от «сухого» хода;
● само запуск после перепада напряжения.

Конструкция АУПД
Управление насосными установками каскадное, обеспечивающее поддержание давления в диапазоне от Pmin до Pmax  путём включения/отключения насосов.

Автоматизированные насосные установки повышения давления АУПД  состоят из:
● 2…5 насосов, установленных на одной раме и соединённых между собой всасывающим и напорным коллекторами;
● шкафа управления;
● запорной арматуры;
● пневматического гидроаккумулятора объёмом 8л.,
● датчика давления и манометра показывающего сигнализирующего (ЭКМ), установленных на напорном коллекторе.
Насосные установки укомплектованы двумя резиновыми муфтовыми компенсаторами, соответствующего коллектору диаметра, для подключения к водопроводной сети.

Применение АУПД
● для обеспечения поддержания давления в системах коммунального водоснабжения(холодного/горячего) жилых и хозяйственных объектов
● в системах автоматизированного водоснабжения частных жилых объектов
● в автоматизированных системах пожаротушения хозяйственных и жилых объектов
● для орошения в системах полива сельскохозяйственных угодий и частных хозяйств
● для подачи чистой, технической (холодной/горячей) воды в системах водоснабжения промышленных объектов включая предприятия металлургической и нефтеперерабатывающей отраслей

Особенности/преимущества АУПД
● Автоматически поддерживает заданные параметры в зависимости от разбора воды у потребителя.
● С помощью подключения или отключения отдельных насосов или путём регулирования частоты вращения насосная установка постоянно работает в области наиболее оптимального КПД.
Шкаф управления стандартного исполнения предусматривает выполнение функций АУПД:
●  управление электродвигателями одного типоразмера (одинаковые мощности и частота вращения) в двух режимах – «ручном» или – «автоматическом»;
●  световая индикация режимов работы;
●  защита от короткого замыкания;
●  защита от перегрузки по току;
●  защита от пропадания и перекоса фаз;
●  защита от сухого хода;
●  контроль заданных параметров по давлению (напору);
●  выбор количества рабочих/резервных электронасосных агрегатов;
●  взаимное резервирование электронасосных агрегатов;
●  переключение(чередование) электронасосных агрегатов для выравнивания наработки.

Шкафы управления с функциями (опциями) по заказу АУПД:
Диспетчеризация:
блок диспетчеризации через GSM/GPRS-модем (в шкафу устанавливается модем и антенна/ дальность связи  — ограничена покрытием сети GSM);
блок диспетчеризации через радиомодем (дальность связи — до 8 км прямой радиовидимости);
блок диспетчеризации «Работа» на 1 электродвигатель (перекидной контакт на клеммной колодке);
блок диспетчеризации «Сеть» на один ввод (перекидной контакт на клеммной колодке);
блок диспетчеризации режима работы шкафа «Автоматический» (перекидной контакт на клеммной колодке).
блок диспетчеризации «Авария преобразователя частоты» (перекидной контакт на клеммной колодке).
блок диспетчеризации «сухой ход» (перекидной контакт на клеммной колодке).

Цифровая передача данных АУПД:
●  блок связи по протоколу Modbus RTU;
●  блок связи по протоколу Profibus DP;
●  блок коммуникационного модуля Ethernet;
●  блок связи по протоколу Profinet;
●  блок связи по протоколу Modbus TCP и другие.

Установка на лицевую панель АУПД:
●  блока выносного пульта мягкого пускателя;
●  блока выносного пульта преобразователя частоты.
Технические характеристики автоматических установок поддержания давления АУПД
Марки
Количество насосов, шт.
Мощность (номин.), кВт
Подача пожарного насоса, м³/ч
Уставка давления (насос подпитки) – включение, МПа
Уставка давления (насос подпитки) – отключение, МПа
Уставка давления (осн. и резер. насос) – включение, МПа
Уставка давления (осн. и резер. насос) – отключение, МПа
АУПД 2 MXV 50-1603 П
23+3
8…24


0.35
0.46
АУПД 2 MXV 50-1603 П MXV 25-205
33+3+0.75
8…24
0.4
0.5
0.35
0.46
АУПД 2 MXV 50-1604 П
24+4
8…24


0.45
0.6
АУПД 2 MXV 50-1604 П MXV 25-207
3 4+4+1.1
8…24
0.5
0.62
0.45
0.6
АУПД 2 MXV 50-1605 П
25.5+5.5
8…24


0.55
0.75
АУПД 2 MXV 50-1605 П MXV 25-208
35.5+5.5+1.5
8…24
0.6
0.75
0.55
0.75
АУПД 2 MXV 50-1606 П
25.5+5.5
8…24


0.65
0.9
АУПД 2 MXV 50-1606 П MXV 25-210
35.5+5.5+1.5
8…24
0.7
0.9
0.65
0.9
АУПД 2 MXV 50-1607 П
27.5+7.5
8…24


0.75
1.0
АУПД 2 MXV 50-1607 П MXV 25-212
3 7.5+7.5+2.2
8…24
0.8
1.0
0.75
1.0
АУПД 2 MXV 65-3202 П
24+4
 15…44


0.21
0.33
АУПД 2 MXV 65-3202 П MXV 25-204
34+4+0.75
15…44
0.25
0.35
0.21
0.33
АУПД 2 MXV 65-3203 П
25.5+5.5
15…44


0.36
0.48
АУПД 2 MXV 65-3203 П MXV 25-206
35.5+5.5+1.1
15…44
 0.40.54
0.36
0.48
АУПД 2 MXV 65-3204 П
27.5+7.5
15…44


0.47
0.65
АУПД 2 MXV 65-3204 П MXV 25-208
37.5+7.5+1.5
15…44
0.52
0.67
0.47
0.65
АУПД 2 MXV 65-3205 П
211+11
15…44


0.60
0.80
АУПД 2 MXV 65-3205 П MXV 25-210
311+11+1.5
15…44
0.65
0.80
0.60
0.80
АУПД 2 MXV 65-3206 П
211+11
15…44


0.70
0.95
АУПД 2 MXV 65-3206 П MXV 25-212
311+11+2.2
15…44
0.75
0.95
0.70
0.95
АУПД 2 MXV 65-3207 П
215+15
15…44


0.75
1.0
АУПД 2 MXV 65-3207 П MXV 25-214
3 15+15+2.2
15…44
0.80
1.0
0.75
1.0
АУПД 2 MXV 80-4802 П
25.5+5.5
21…60


0.23
0.35
АУПД 2 MXV 80-4802 П MXV 25-204
35.5+5.5+0.75
21…60
0.27
0.37
0.23
0.35
АУПД 2 MXV 80-4803 П
27.5+7.5
21…60


0.37
0.50
АУПД 2 MXV 80-4803 П MXV 25-206
37.5+7.5+1.1
21…60
0.42
0.52
0.37
0.50
АУПД 2 MXV 80-4804 П
211+11
21…60


0.47
0.65
АУПД 2 MXV 80-4804 П MXV 25-208
3 11+11+1.5
21…60
0.52
0.67
0.47
0.65
АУПД 2 MXV 80-4805 П
215+15
21…60


0.60
0.80
АУПД 2 MXV 80-4805 П MXV 25-210
315+15+1.5
21…60
0.65
0.80
0.60
0.80
АУПД 2 MXV 80-4806 П
215+15
21…60


0.70
0.95
АУПД 2 MXV 80-4806 П MXV 25-212
315+15+2.2
21…60
0.75
0.95
0.70
0.95
АУПД 2 MXV 80-4807 П
218.5+18.5
21…60


0.75
1.0
АУПД 2 MXV 80-4807 П MXV 25-214
318.5+18.5+2.2
21…60
0.80
1.0
0.75
1.0
Марки
Количество насосов, шт.
Мощность (номин.), кВт
Подача (один насос резервный), м³/ч
Подача (все насосы рабочие), м³/ч
Уставка давления (мин.), МПа
Уставка давления (макс.), МПа
Объём гидроаккумулятора (мин.), л
АУПД 2 MXH 203 КР
20.45+0.45
1-4.5
1-9
0.17
0.27
100
АУПД 2 MXH 203 КЧР
20.45+0.45
0.5-4.5
0.5-9
0.17

35
АУПД 2 MXH 204 КР
20.55+0.55
1-4.5
1-9
0.27
0.37
100
АУПД 2 MXH 204 КЧР
2
0.55+0.55
0.5-4.5
0.5-9
0.27

35
АУПД 2 MXH 205 КР
2 0.75+0.75
1-4.5
1-9
0.35
 0.49
100
АУПД 2 MXH 205 КЧР
20.75+0.75
0.5-4.5
0.5-9
0.35

35
АУПД 2 MXH 403 КР
20.55+0.55
2.25-8
2.25-16
0.19
0.29
100
АУПД 2 MXH 403 КЧР
2 0.55+0.55
1-8
1-16
0.19

35
АУПД 2 MXH 404 КР
20.75+0.75
2.25-8
2.25-16
0.29
0.39
100
АУПД 2 MXH 404 КЧР
20.75+0.75
1-8
1-16
0.29

35
АУПД 2 MXH 405 КР
21.1+1.1
2.25-8
2.25-16
0.35
0.49
100
АУПД 2 MXH 405 КЧР
2
1.1+1.1
1-8
1-16
0.35

35
АУПД 2 MXH 803 КР
2
1.1+1.1
5-13
5-26
0.19
 0.29
200
АУПД 2 MXH 803 КЧР
2
1.1+1.1
2.5-13
2.5-26
0.19

50
АУПД 2 MXH 804 КР
21.5+1.5
5-13
5-26
0.3
 0.4
200
АУПД 2 MXH 804 КЧР
21.5+1.5
2.5-13
2.5-26
0.3

50
АУПД 2 MXH 805 КР
21.8+1.8
5-13
5-26
0.35
0.5
200
АУПД 2 MXH 805 КЧР
21.8+1.8
 2.5-13
2.5-26
0.35

50
АУПД 3 MXH 203 КР
30.45+0.45+0.45
1-9
1-13.5
0.17
 0.27
100
АУПД 3 MXH 204 КР
30.55+0.55+0.55
1-9
1-13.5
0.27
0.37
100
АУПД 3 MXH 205 КР
30.75+0.75+0.75
1-9
1-13.5
0.35
0.49
100
АУПД 3 MXH 403 КР
30.55+0.55+0.55
2.25-16
2.25-24
0.19
0.29
100
АУПД 3 MXH 404 КР
30.75+0.75+0.75
2.25-16
2.25-24
0.29
0.39
100
АУПД 3 MXH 405 КР
31.1+1.1+1.1
2.25-16
2.25-24
0.35
0.49
200
АУПД 3 MXH 803 КР
31.1+1.1+1.1
5-26
5-39
 0.19
0.29
200
АУПД 3 MXH 804 КР
31.5+1.5+1.5
5-26
5-39
0.3
0.4
200
АУПД 3 MXH 805 КР
31.8+1.8+1.8
5-26
5-39
0.35
0.5
200
