Центробежные насосы CHL, CHLF
Центробежные насосы CHL, CHLF (T) используются для воды, растительного масла, химических жидкостей в системах водоснабжения, кондиционирования, охлаждения, циркуляции и др.
Описание насоса
Горизонтальные многоступенчатые центробежные насосы CHL, CHLF(T) производства CNP (Китай) применяются для перекачивания различных жидкостей, чистая вода, минеральная вода, пищевое растительное масло и химически – умерено агрессивные жидкости, маловязкая жидкость, не содержащая абразивных частиц и волокон. Насосы многоступенчатые центробежные CHL, CHLF(T) используются в системах водоснабжения, кондиционирования воздуха, охлаждения, циркуляции, водонагрева, водоочистки, фильтрации, водоподготовке, орошения и др.
Горизонтальные многоступенчатые центробежные насосы CHL, CHLF(T) в основном используются в промышленности:
● Водоснабжение;
● Системы кондиционирования воздуха;
● Системы охлаждения, циркуляции, водонагрева;
● Системы водоочистки: фильтрация, водоподготовки;
● Системы орошения;
● Санитарно-техническое оборудование;
● Установки повышения давления;
● Другие применения.
Насосы CHL, CHLF(T) производства CNP pumps используют для перекачивания жидкости:
● Чистая, невзрывоопасная, маловязкая жидкость, не содержащая абразивных частиц и волокон.
● Чистая вода, минеральная вода, пищевое растительное масло и химически – умерено агрессивные жидкости.
● Если плотность или вязкость подаваемой жидкости выше, чем плотность или вязкость воды, необходимо применять приводной двигатель с большей мощностью.
● Жидкость перекачиваемая насосом не должна быть агрессивной к нержавеющей стали, что определяется рядом факторов, среди которых основными являются содержание хлора, показатель рН, температура, тип растворителя, содержание нефтепродуктов.
Особенности конструкции насосов горизонтально многоступенчатых CHL, CHLF(T)
Насосные агрегаты серии CHL, CHLF(T) состоят из проточной части и электродвигателя с основанием. Рабочие колеса изготовлены методами штамповки и сварки из листовой нержавеющей стали и установлены на удлинненом валу электродвигателя консольно. Напорный патрубок – радиальный, всасывающий – осевой. В качестве уплотнения проточной части используется торцевое уплотнение. В корпусе насоса предусмотрено отверстие для слива рабочей жидкости, если это необходимо. Также в корпусе есть отдельное отверстие для заполнения проточной части в момент пуска, чтобы обеспечить смазывание рабочих поверхностей торцевого уплотнения.
CHL:
Пакет, собранный из секций (направляющий аппарат + рабочее колесо) на удлиненном валу электродвигателя стянут с использованием специальных стяжек с резьбовыми концами и помещен в общий корпус, изготовленный из нержавеющей стали.
CHLF(T):
Проточная часть насосов серии CHLF(T) также состоит из секций (направляющий аппарат + рабочее колесо), которые сжимаются стяжными шпильками между всасывающей и напорной камерой, выполненными отдельно (материал чугун/нержавеющая сталь). Внешняя часть направляющих аппаратов образует корпус проточной части, который состоит из секций, уплотняемых прокладками.
Пояснения к характеристикам для насосов CHL, CHLF(T)
● Графические характеристики насосов выполнены в соответствии с IS09906.
● Графики приведены для постоянной частоты вращения двигателя 2900 об/мин, при испытаниях на воде с температурой 20 °С, кинематической вязкостью 1 мм2/с(1сСт).
● Насосы должны использоваться в пределах рабочего интервала, указанного выделенной кривой на графике, чтобы исключить повышенный износ при высоких напорах, и перегрев двигателя при больших подачах.
Двигатель CHL, CHLF(T) производства CNP pumps
● Асинхронный электродвигатель TEFC (полностью закрытый электродвигатель с вентиляторным охлаждением).
● Степень защита: IP55.
● Класс изоляции: F.
● Стандартное напряжение: 1х220 В; 3×220/380 В; 3×380 В.
● Максимальная мощность однофазного двигателя Р 1=2,4 кВт.
Условия эксплуатации многоступенчатых насосов CHL, CHLF(T)
Насосы CNP pumps CHL, CHLF(T) предназначены для перекачивания чистой, невзрывоопасной, маловязкой жидкости, не содержащей абразивных, твердых или волокнистых включений (чистая вода, минеральная вода, пищевое растительное масло, химически-умерено агрессивные жидкости и др.) Жидкость, перекачиваемая насосом, не должна быть агрессивной к нержавеющей стали, что определяется рядом факторов, среди которых основными являются содержание хлора, показатель pH, температура, тип растворителя, содержание нефтепродуктов.
● Температура жидкости:
● стандартное исполнение: от -15 °С до +70 °С;
● высокотемпературное исполнение: до +110 °С;
● Температура окружающего воздуха не более 40 °С.
● Высота над уровнем моря: не более 1 000 м.
● Максимально допустимое давление в корпусе насоса 1,0 МПа (10 bar).
Диапазон гидравлических характеристик насосов CNP pumps CHL, CHLF (T)
Технические характеристики многоступенчатых насосов CHL производства CNP pumps

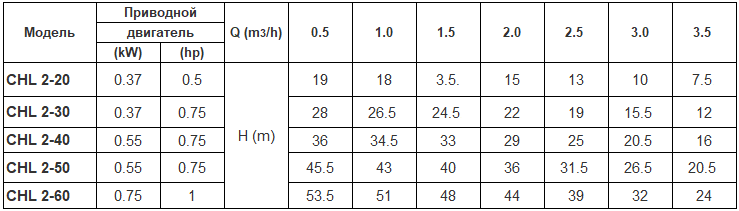

Технические характеристики многоступенчатых насосов CHL: CHL 2-20, CHL 2-30, CHL 2-40, CHL 2-50, CHL 2-60.
Технические характеристики многоступенчатых насосов CHL: CHL 4-20, CHL 4-30, CHL 4-40.
Технические характеристики многоступенчатых насосов CHL: CHL 8-10, CHL 8-20, CHL 8-30, CHL 8-40, CHL 8-50.
Технические характеристики многоступенчатых насосов CHL: CHL 12-10, CHL 12-20, CHL 12-30, CHL 12-40, CHL 12-50.
Технические характеристики многоступенчатых насосов CHL: CHL 15-10, CHL 15-20, CHL 15-30.
Технические характеристики многоступенчатых насосов CHL: CHL 20-10, CHL 20-20, CHL 20-30.
Технические характеристики многоступенчатых насосов CHLF(T) производства CNP pumps
Технические характеристики многоступенчатых насосов CHLF: CHLF(T) 2-20, CHLF(T) 2-30, CHLF(T) 2-40, CHLF(T) 2-50, CHLF(T) 2-60.
Технические характеристики многоступенчатых насосов CHLF: CHLF(T) 4-20, CHLF(T) 4-30, CHLF(T) 4-40, CHLF(T) 4-50, CHLF(T) 4-60.
Технические характеристики многоступенчатых насосов CHLF: CHLF(T) 8-10, CHLF(T) 8-20, CHLF(T) 8-30, CHLF(T) 8-40, CHLF(T) 8-40.
Технические характеристики многоступенчатых насосов CHLF: CHLF(T) 12-10, CHLF(T) 12-20, CHLF(T) 12-30, CHLF(T) 12-40, CHLF(T) 12-50.
Технические характеристики многоступенчатых насосов CHLF: CHLF(T) 15-10, CHLF(T) 15-20, CHLF(T) 15-30.

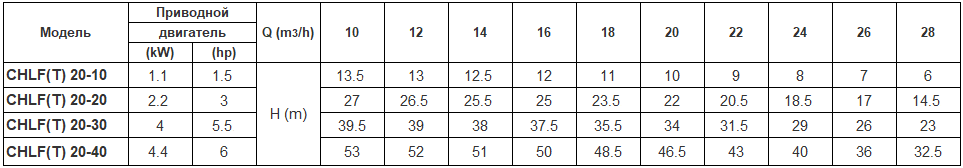

Технические характеристики многоступенчатых насосов CHLF: CHLF(T) 20-10, CHLF(T) 20-20, CHLF(T) 20-30, CHLF(T) 20-40.
